Použitie ventilu
- pre tlaky do PN 16 a teploty do 200 °C,
- regulačný orgán, priamy, ovládaný ručným kolesom,
- médiom môžu byť agresívne, bezpečné (nejedovaté, nevýbušné) kvapaliny,
- použitie v súlade s STN 13 0010.
Pripojenie ventilu
- stavebné dĺžky zodpovedajú STN 13 3042,
- príruby a úprava tesniacich plôch podľa STN 13 1060 a 13 1061.
Materiál ventilu
- všetky súčiastky sú z nerezovej ocele,
- tesniace plochy sediel sú vytvorené materiálom telesa,
- vretenová matica a ručné koleso sú zo sivej liatiny.
Ventil – technický popis
- v otvorenej polohe je upchávkový priestor odľahčený spätným uzáverom,
- prúdenie média je pod kužeľkou.

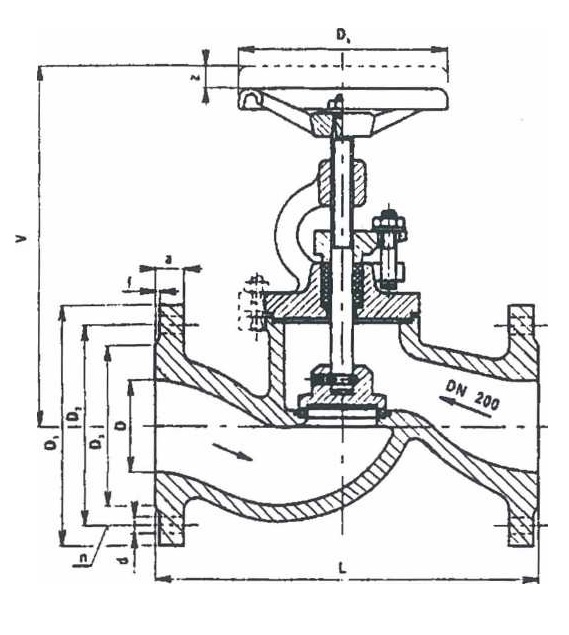

Ventil regulačný, priamy – rozmery
| DN | D | L | V | Z | Dl | D2 | D3 | Dk | a | f | d | n | Mk | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 70 | 290 | 336 | 34 | 180 | 145 | 122 | 200 | 18 | 3 | 18 | 4 | 77 | 22 |
| 80 | 80 | 310 | 342 | 36 | 195 | 160 | 138 | 200 | 20 | 3 | 18 | 8 | 77 | 30 |
| 100 | 100 | 350 | 385 | 45 | 215 | 180 | 158 | 250 | 20 | 3 | 18 | 8 | 107 | 39 |
| 125 | 125 | 400 | 442 | 60 | 245 | 210 | 188 | 250 | 22 | 3 | 18 | 8 | 107 | 58 |
| 150 | 150 | 480 | 485 | 65 | 280 | 240 | 212 | 315 | 22 | 3 | 23 | 8 | 150 | 80 |
| 200 | 200 | 600 | 618 | 89 | 335 | 295 | 268 | 400 | 24 | 3 | 23 | 12 | 200 | 152 |
Mk = maximálny krútiaci moment (Nm)
