Použitie ventilu
- pre tlaky do PN 125 a teploty do 550 °C,
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť neagresívne kvapaliny, pary, olej a plyny.
pre tlaky do 25,0 MPa a teploty do 200°C | pre tlaky do 20,0 MPa a teploty do 300°C
pre tlaky do 16,0 MPa a teploty do 400°C | pre tlaky do 14,0 MPa a teploty do 550°C
Pripojenie ventilu
- privarovacie pripojenie,
- rozmery a úprava tesniacich plôch podľa STN 13 1060, 13 1061.
Materiál ventilu
- do 400 °C – teleso ventila je z uhlíkovej ocele,
- nad 400 °C – teleso je legovanej ocele 15 128,
- kužeľka, vreteno a tesniace plochy sú z nerezovej ocele,
- nástavec je z oceľoliatiny.

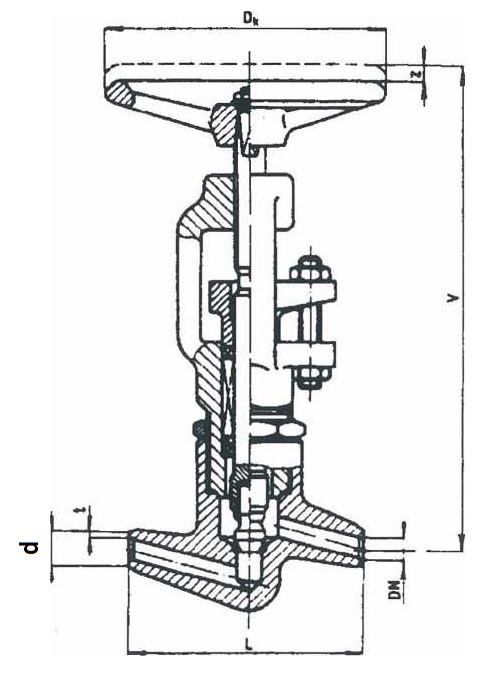

Ventil hlavicový – rozmery
| DN | L | V | d | t | Dk | z | kg |
|---|---|---|---|---|---|---|---|
| 10 | 85 | 175 | 14 | 3 | 100 | 6 | 1,7 |
