Uzatvárací ventil závitový, použitie
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môže byť stlačený vzduch a iné neagresívne plyny a kvapaliny,
- použitie v súlade s STN 13 0010, PN 32 (3,2 MPa) pri teplotách do 200°C
Pripojenie ventilu
- na vstupnej a výstupnej strane má ventil pripojovací závit
Materiál ventilu
- teleso ventila je z bronzu, alebo z mosadze,
- vreteno a kužeľka sú z nerezovej ocele 17 027,
- vretenovod a kužeľka sú z mosadze,
- presuvná matica je z temperovanej liatiny, alebo z ocele,
- ručné koliesko zo zlitiny hliníka.

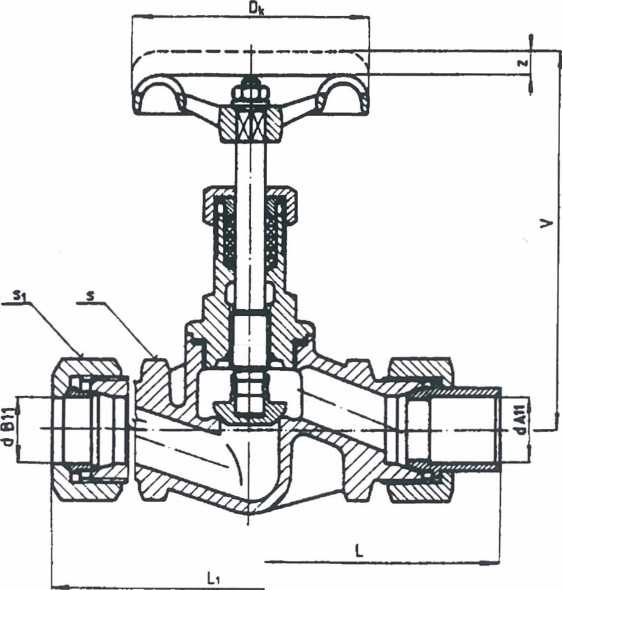

| DN | L | V | d(A11) | S | S1 | Dk | Z | kg |
|---|---|---|---|---|---|---|---|---|
| 10 | 115 | 95 | 12 | 27 | 30 | 63 | 5 | 0,65 |
| 15 | 130 | 96 | 18 | 30 | 36 | 63 | 6 | 0,70 |
| 20 | 168 | 127 | 22 | 36 | 41 | 80 | 7 | 1,45 |
| 25 | 190 | 140 | 28 | 41 | 46 | 100 | 10 | 2,0 |
| 32 | 210 | 155 | 35 | 50 | 55 | 100 | 12 | 2,65 |
| 40 | 235 | 200 | 42 | 60 | 65 | 125 | 15 | 4,1 |
| 50 | 300 | 218 | 42 | 60 | 65 | 125 | 18 | 6,45 |
