Použitie ventilu
- pre tlaky do PN 6 a teploty do 70 °C,
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť agresívne kvapaliny – kyseliny, liehy a chemické látky.
Pripojenie ventilu
- prírubové pripojenie,
- príruby majú hrubú čelnú plochu pogumovanú,
- rozmery prírub a úprava tesniacich plôch podľa STN 13 1060, 13 1061.
Materiál ventilu
- teleso a veko – hlavné časti ventilu sú zo sivej liatiny,
- vreteno a piestnice sú nerezovej ocele,
- plochy v styku s médiom sú obložené tvrdou gumou.
Technický popis ventila
- na kužeľke a vo veku ventilu sú vytvorené rebrá,
- guma je pripevnená v membráne zaliatym závitom,
- rebrá chránia membránu proti pretrhnutiu tlakom kvapaliny,
- veko valca je zabezpečené vretenom s ručným kolesom
- kolesom je možné ventil núdzovo uzavrieť,
- polohu vretena je možné zaistiť poistnou maticou.

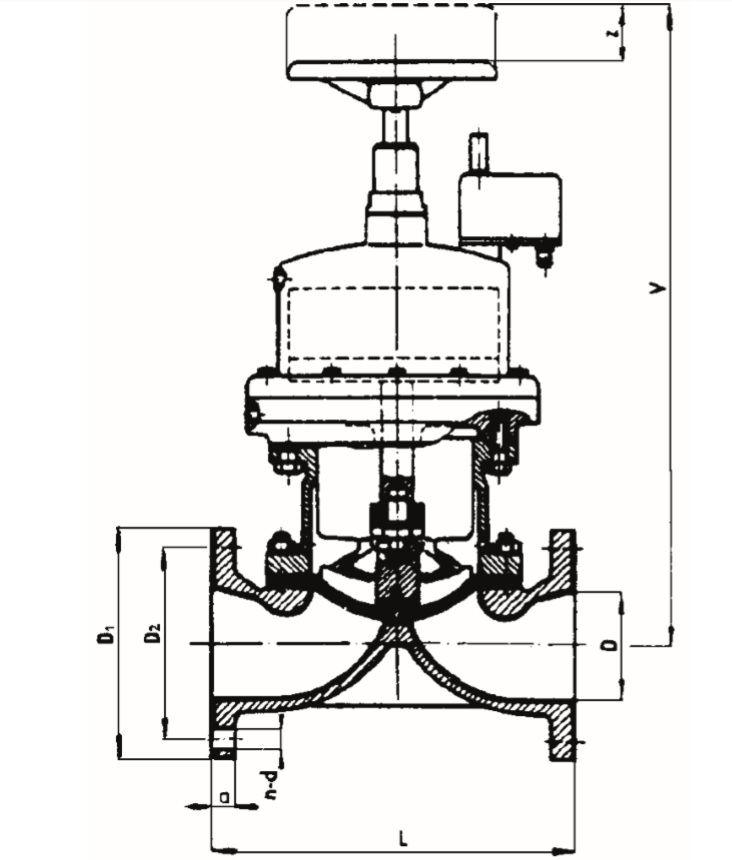

Ventil membránový s pneumatickým pohonom – rozmery
| DN | D | L | V | Dl | D2 | a | d | n | Z | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| (20) | 25 | 160 | 385 | 105 | 75 | 19 | 14 | 4 | 17 | 15 |
| 25 | 25 | 160 | 385 | 115 | 85 | 19 | 14 | 4 | 17 | 15 |
| 40 | 40 | 200 | 400 | 145 | 110 | 21 | 18 | 4 | 17 | 19 |
| 50 | 50 | 230 | 482 | 160 | 125 | 23 | 18 | 4 | 24 | 26 |
| 65 | 70 | 290 | 565 | 180 | 145 | 24 | 18 | 4 | 39 | 42 |
| 80 | 80 | 310 | 575 | 195 | 160 | 26 | 18 | 4 | 42 | 46 |
| 100 | 100 | 350 | 620 | 215 | 180 | 26 | 18 | 8 | 59 | 61 |
| (125) | 125 | 400 | 642 | 245 | 210 | 28.5 | 18 | 8 | 65 | 85 |
| 150 | 150 | 480 | 800 | 280 | 240 | 30 | 23 | 8 | 85 | 114 |
| 200 | 200 | 600 | 940 | 335 | 295 | 32 | 23 | 8 | 100 | 137 |
