Ventil použitie
- pre tlaky do PN 10 a teploty do 80 °C,
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť agresívne kvapaliny – odpadová voda, agresívne husté látky, kyseliny, liehy a chemické látky,
- nepoužívať pre kryštalizáciu prevádzkových tekutín.
| DN | Pracovný tlak do, MPa | Tlakový spád do, MPa |
|---|---|---|
| 25 | 1 | 0.8 |
| 40 | 0.95 | 0.7 |
| 50 | 0.9 | 0.7 |
| 65 | 0.8 | 0.6 |
| 80 | 0.75 | 0.5 |
| 100 | 0.7 | 0.4 |
| 150 | 0.6 | 0.3 |
Pri tlakových nárazoch je najvyššia prípustná hodnota nárazového tlaku max 50% tabuľkových údajov.
Pripojenie membránového ventilu
- prírubové pripojenie,
- stavebné dĺžky zodpovedajú STN 13 3045
- rozmery prírub a úprava tesniacich plôch podľa STN 13 1060, 13 1061.
Materiál membránového ventilu
- hlavné časti ventilu sú zo sivej liatiny,
- vreteno je z konštrukčnej uhlíkovej ocele,
- druh a akosť gumy je závislá od prevádzkovej kvapaliny.

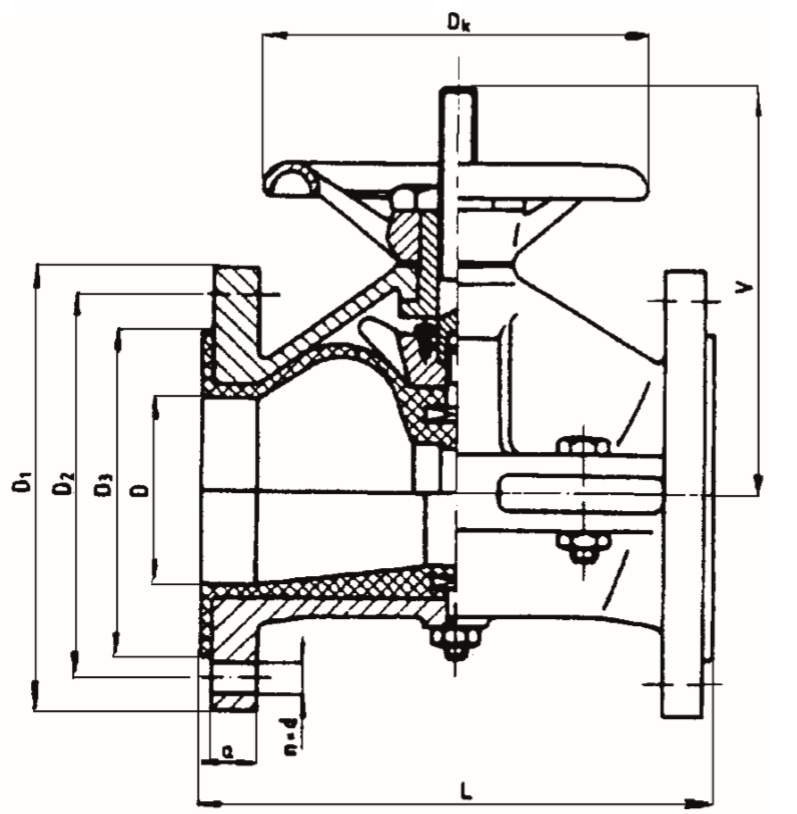

Ventil pogumovaný, membránový, uzatvárací – rozmery
| Dn | D | Dl | D2 | D3 | Dk | L | V | a | d | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 22 | 115 | 85 | 66 | 125 | 160 | 130 | 19 | 14 | 4 | 6 |
| 40 | 34 | 145 | 110 | 86 | 160 | 170 | 140 | 21 | 18 | 4 | 8 |
| 50 | 44 | 160 | 125 | 100 | 160 | 180 | 160 | 23 | 18 | 4 | 10 |
| 65 | 64 | 180 | 145 | 120 | 160 | 200 | 170 | 24 | 18 | 4 | 14 |
| 80 | 76 | 195 | 160 | 140 | 200 | 210 | 210 | 26 | 18 | 4 | 18 |
| 100 | 90 | 215 | 180 | 156 | 250 | 230 | 230 | 27 | 18 | 4 | 23 |
| 150 | 140 | 280 | 240 | 210 | 315 | 280 | 375 | 28 | 23 | 8 | 40 |
