Ventil priamy, nerezový s elektrickým pohonom
- pre PN 40 (4,00 MPa) pri teplotách do 200°C, súlade s STN 13 0010,
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- je vhodný pre agresívne, bezpečné (nejedovaté, nevýbušné) kvapaliny,
- používa sa v chemickom a potravinárskom priemysle.
Pripojenie ventilu
- na vstupnej a výstupnej strane má ventil príruby,
- pripojovacie rozmery prírub a úprava tesniacich plôch je podľa STN 13 1060 a 13 1061.
Materiál ventilu
- súčiastky, ktoré sú v styku s kvapalinou sú z nerezovej ocele,
- vretenová matica je zo sivej liatiny.
Ventil – technický popis
- kužeľka je na vretene voľne otočná,
- ventil má v plne otvorenej polohe spätný uzáver pre tlakové odľahčenie upchávky.

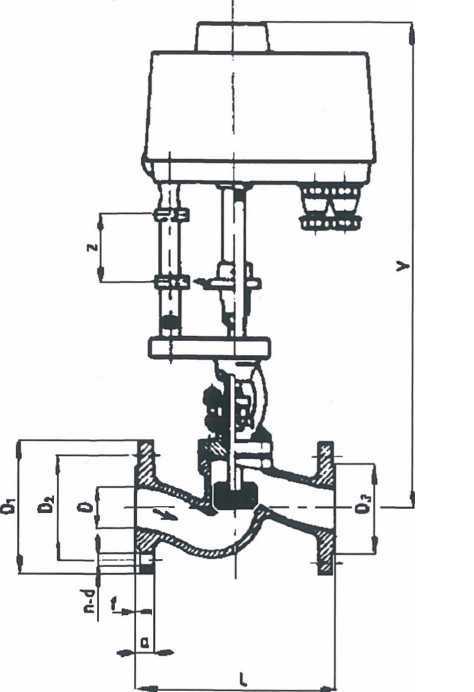

Ventil priamy, uzatvárací – rozmery
| DN | D | L | V | D 1 | D 2 | D 3 | f | a | d | n | Z | kg s poh. | kg bez poh. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 130 | 455 | 95 | 65 | 45 | 2 | 16 | 14 | 4 | 13 | 13 | 4.2 |
| 20 | 20 | 150 | 455 | 105 | 75 | 58 | 2 | 18 | 14 | 4 | 15 | 13.5 | 5.1 |
| 25 | 25 | 160 | 455 | 115 | 85 | 68 | 2 | 18 | 14 | 4 | 15 | 14 | 5 |
| 32 | 32 | 180 | 635 | 135 | 100 | 78 | 2 | 18 | 18 | 4 | 25 | 19 | 10 |
| 40 | 40 | 200 | 635 | 145 | 110 | 88 | 3 | 18 | 18 | 4 | 25 | 29 | 14 |
| 50 | 50 | 230 | 635 | 160 | 125 | 102 | 3 | 20 | 18 | 4 | 25 | 31 | 16.5 |
| 65 | 65 | 290 | 690 | 180 | 145 | 122 | 3 | 22 | 18 | 8 | 27 | 50 | 26 |
| 80 | 80 | 310 | 725 | 195 | 160 | 138 | 3 | 24 | 18 | 8 | 31 | 60 | 34 |
| 100 | 100 | 350 | 760 | 230 | 160 | 162 | 3 | 24 | 23 | 8 | 50 | 74 | 50 |
| 125 | 125 | 400 | 790 | 270 | 220 | 188 | 3 | 26 | 27 | 8 | 60 | 102 | 82 |
| 150 | 150 | 480 | 875 | 300 | 250 | 218 | 3 | 28 | 27 | 8 | 65 | 120 | 118 |
| 200 | 200 | 600 | 680 | 375 | 320 | 285 | 3 | 34 | 30 | 12 | 240 | 211 |
