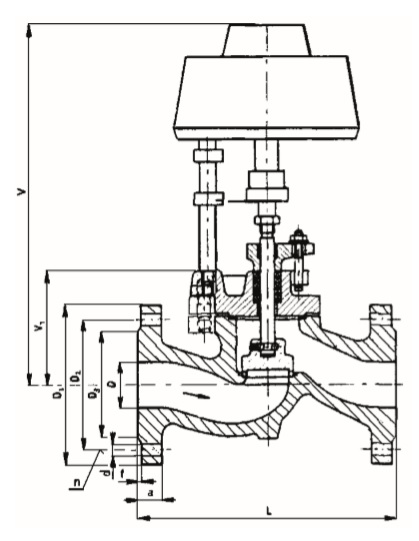

Uzatvárací ventil liatinový s elektrickým pohonom

Ventil priamy so servomotorov, použitie

• pre PN 16  (1,60 MPa) pri teplotách do 300°C, súlade s STN 13 0010,
• ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
• je vhodný pre neagresívne kvapaliny – vodu, vzduch, pary a plyny,
• vzhľadom na servomotor, vhodný pre teploty okolia -20 až 50 °C,
• vzhľadom na servomotor, vhodný pre vlhkosti prostredia 80 %.

pre tlaky 1,6 MPa a teploty do 120°C | pre tlaky 1,28 MPa a teploty do 200°C

pre tlaky 0,96 MPa a teploty do 300°C

Pripojenie ventilu

• pripojovacie rozmery a úprava tesniacich plôch je podľa STN 13 1060,
• úprava tesniacich plôch s hrubou tesniacou lištou podľa STN 13 1061 .

Materiál ventilu

• teleso, veko a upchavkove veko sú zo sivej liatini,
• kuzel’ka, vreteno a sedlo v telese sú z nerezovej ocele,
• tesnenie v upchavkovom priestore sa vybera podľa média.

Ventil – technický popis

• servomotor otvára alebo zatvára prietok média v sedle kuzeľkou,
• tlakový spád v sedle je obmedzený v dôsledku pretlaku média na kuzeľke a osovým silám servomotorov.
