Ventil uzatvárací nerezový
- pre PN 16 (1,60 MPa) pri teplotách do 200°C, súlade s STN 13 0010,
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- je vhodný pre agresívne, bezpečné (nejedovaté, nevýbušné) kvapaliny,
- používa sa v chemickom a potravinárskom priemysle.
Pripojenie ventilu
- na vstupnej a výstupnej strane má ventil príruby.
- pripojovacie rozmery prírub a úprava tesniacich plôch je podľa STN 13 1060 a 13 1061.
Materiál ventilu
- súčiastky, ktoré sú v styku s kvapalinou sú z nerezovej ocele,
- tesniace plochy sediel sú vytvorené z materiálu telesa, kužeľky a strmeňového nástavca,
- vretenová matica a ručné koleso sú zo sivej liatiny.
Ventil – technický popis
- v plne otvorenej polohe je upchávkový priestor ventila tlakovo odľahčený spätným uzáverom,
- smer prúdenia prevádzkovej kvapaliny je pod kužeľkou

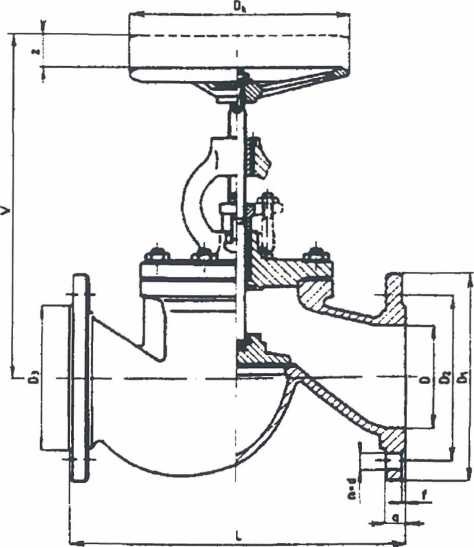

Ventil priamy, uzatvárací – rozmery
| DN | D | L | V | Z | D 1 | D 2 | D 3 | a | f | d | n | D k | M k | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 70 | 290 | 336 | 34 | 180 | 145 | 122 | 18 | 3 | 18 | 4 | 200 | 77 | 22 |
| 80 | 80 | 310 | 342 | 36 | 195 | 160 | 138 | 20 | 3 | 18 | 8 | 200 | 77 | 29 |
| 100 | 100 | 350 | 385 | 45 | 215 | 180 | 158 | 20 | 3 | 18 | 8 | 250 | 107 | 38 |
| 125 | 125 | 400 | 442 | 60 | 245 | 210 | 188 | 22 | 3 | 18 | 8 | 250 | 107 | 57 |
| 150 | 150 | 480 | 185 | 65 | 280 | 240 | 212 | 22 | 3 | 23 | 8 | 315 | 150 | 78 |
| 200 | 200 | 600 | 618 | 89 | 335 | 295 | 268 | 24 | 3 | 23 | 12 | 400 | 200 | 150 |
