Použitie ventilu
- pre tlaky do PN 40 a teploty do 400 °C,
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môže byť voda, vodná para, neagresívne kvapaliny a plyny,
- teplota použitia je s ohľadom na servomotor od -20°C do 50°C,
- pri relatívnej vlhkosti prostredia 80% so stupňom nebezpečia 0,
- použitie v súlade s STN 13 0010.
- 4,00 MPa pri teplotách do 200°C
- 3,44 MPa pri teplotách do 250°C
- 3,09 MPa pri teplotách do 300°C
- 2,72 MPa pri teplotách do 350°C
- 2,35 MPa pri teplotách do 400°C
Pripojenie ventilu
- stavebné dĺžky v súlade s STN 13 3042
- rozmery prírub a úprava tesniacich plôch podľa STN 13 1060 a STN 13 1061.
Materiál ventilu
- teleso a veko ventilu je z oceľoliatiny vyrobenej v súlade s 42 2643.1
- kužeľka ventilov DN 15 – 100 je z nerezovej ocele 17 022.6,
- kuželka ventilov DN 125 – 150 je z uhlíkovej ocele 11 416.1,
- tesnenie sa volí podľa pretekajúceho média.
Ventil – technický popis
- servomotor otvára a zatvára prietok média v sedle ventila kužeľkou,
- servomotor obmedzuje tlakový spád v sedle ventila.

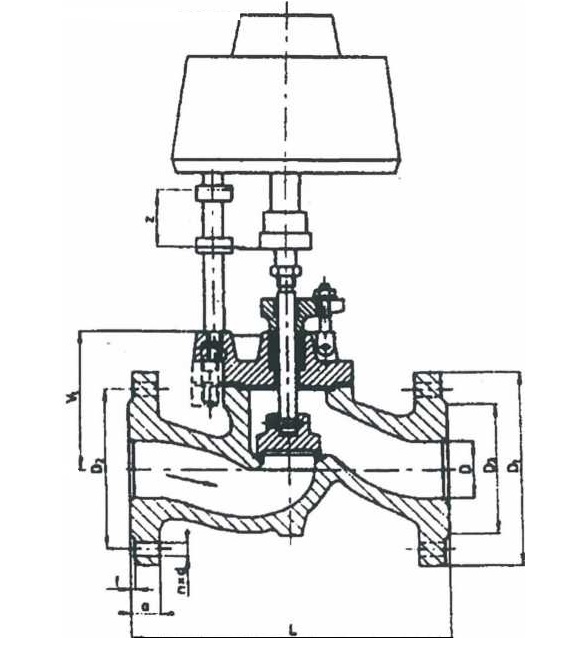

Ventil uzatvárací z uhlíkovej ocele – rozmery
| DN | D | L | V1 | D1 | D2 | D3 | f | a | d | n | z |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 130 | 77 | 95 | 65 | 47 | 2 | 16 | 14 | 4 | 12 |
| 25 | 25 | 160 | 90 | 115 | 85 | 68 | 2 | 18 | 14 | 4 | 18 |
| 40 | 40 | 200 | 123 | 150 | 110 | 88 | 3 | 18 | 18 | 4 | 19 |
| 50 | 50 | 230 | 124 | 165 | 125 | 102 | 3 | 20 | 18 | 4 | 21 |
| 65 | 70 | 290 | 147 | 185 | 145 | 122 | 3 | 22 | 18 | 8 | 26 |
| 80 | 80 | 310 | 157 | 200 | 160 | 133 | 3 | 24 | 18 | 8 | 34 |
| 100 | 100 | 350 | 192 | 235 | 190 | 158 | 3 | 24 | 22 | 8 | 38 |
| 125 | 125 | 400 | 249 | 270 | 220 | 184 | 3 | 26 | 26 | 8 | 54 |
| 150 | 150 | 480 | 277 | 300 | 250 | 212 | 3 | 28 | 26 | 8 | 61 |
