Použitie ventilu
- ventil z uhlíkovej ocele pre tlaky do PN 250 a teploty do 400 °C,
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť neagresívne kvapaliny – voda, vodná para a plyny.
pre tlaky 25,0 MPa a teploty do 200°C | pre tlaky 19,1 MPa a teploty do 300°C
pre tlaky 14,20 MPa a teploty do 400°C
Pripojenie ventilu
- prírubové pripojenie,
- rozmery prírub a úprava tesniacich plôch podľa STN 13 1060, 13 1061.
Materiál ventilu
- teleso, veko a strmeň sú z uhlíkovej ocele.
- vreteno a kužeľka sú z nerezovej ocele.

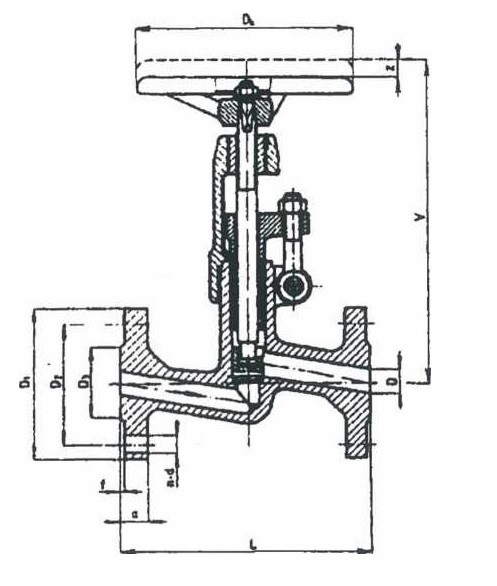

| DN | D | L | V | Z | Dl | D2 | D3 | f | a | d | n | Dk | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 230 | 205 | 13 | 125 | 90 | 45 | 2 | 32 | 18 | 4 | 125 | 10.4 |
| 25 | 22 | 260 | 285 | 14 | 145 | 105 | 70 | 2 | 35 | 23 | 4 | 200 | 17.7 |
| 40 | 31.5 | 300 | 320 | 19 | 185 | 135 | 90 | 3 | 40 | 27 | 4 | 250 | 29.5 |
| 50 | 41 | 350 | 550 | 45 | 200 | 150 | 105 | 3 | 42 | 27 | 8 | 400 | 56.5 |
