Ventil uzatvárací priamy PN 64

Použitie ventilu

• pre tlaky do PN 64 a teploty do 550 °C,
• uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
• médiom môžu byť neagresívne kvapaliny, oleje a plyny,
• použitie v súlade s STN 13 0010.

6,3 MPa pri teplotách do 200°C | 4,87 MPa do 300°C | 3,70 MPa do 400°C

2,90 MPa pri teplotách do 500°C  | 2,15 MPa do 550°C

Pripojenie ventilu

• dostupné v prírubovom aj privarovacom prevedení
• stavebné dĺžky sú v súlade s 13 3042
• rozmery prírub a úprava tesniacich plôch podľa STN 13 1060, 13 1061.

Materiál ventilu

• do 400 °C – veko a teleso sú z uhlíkovej oceľoliatiny,
• do 400 °C – kužeľka a matice sú z uhlíkovej ocele,
• od 400 °C – veko a teleso sú z legovanej oceľoliatiny,
• od 400 °C – kužeľka a matice sú z nerezovej ocele,
• vreteno je nerezovej ocele.

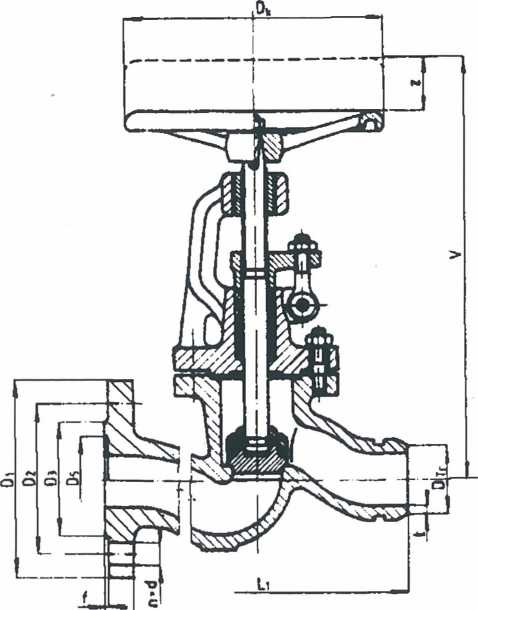

Ventil – technický popis

• ventil DN 50 je bez obtoku s prúdením pod kužeľkou,
• ventil DN 60 má vnútorný obtok s prúdením nad kužeľkou.
