Ventily

Uzatvárací ventil na vodu, privarovací a závitový

V 10 131 – 4100

Použitie ventilu

  • uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
  • prevádzkovým médiom môže byť voda, plyny, para.
  • použitie v súlade s STN 13 0010
PN 100 (10,00 MPa) pri teplotách do 200°C PN 80 (8,00 MPa) pri teplotách do 300°C PN 63 (6,30 MPa)  pri teplotách do 400°C

Pripojenie ventilu

  • na vstupnej a výstupnej strane má ventil pripojovací závit a nátrubok na privarenie k potrubiu podľa STN 13 1070

Materiál ventilu

  • teleso, nástavec a nátrubok sú z uhlíkovej ocele,
  • vreteno a kužeľka sú z nerezovej ocele.

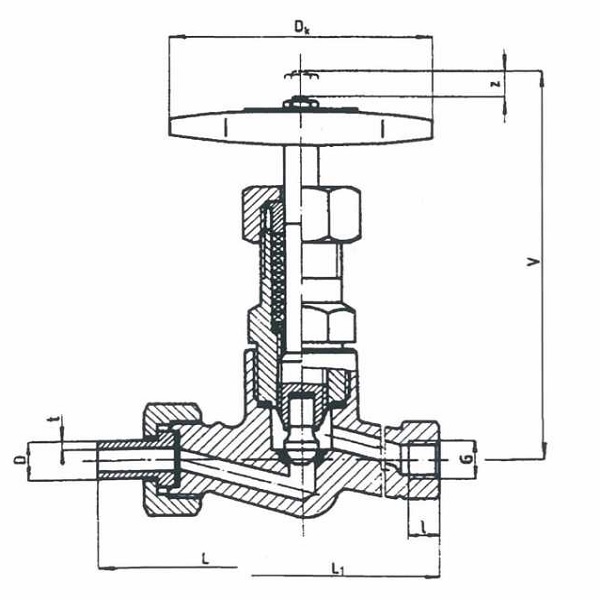

Ventil – technický popis

  • vreteno je zabezpečené závitom vo vnútri,
  • kužeľka je na vretene uložená otočné.

Uzatvárací ventil na vodu

DNDLL 1VztSGD kkg
661609014072321/4"900.80
10101609014072323/8"900.95
151716010014072.5411/2"601.1
