Použitie ventilu
- pre tlaky do PN 100 a teploty do 550 °C,
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť studená a horúca voda, sýta a prehriata para.
10,0 MPa pri teplotách do 200°C | 7,65 MPa do 300°C | 5,68 MPa do 400°C
6,58 MPa pri teplotách do 475°C | 5,16 MPa do 550°C
Pripojenie ventilu
- rozmery privarovacích čiel sú v súlade s STN 13 3051, 13 1070.
Materiál ventilu
- do 400 °C – strmeň a teleso sú z uhlíkovej ocele 11 416,
- do 475 °C – strmeň a teleso sú z legovanej ocele 15 110,
- od 550 °C – strmeň a teleso sú z legovanej ocele 15 128,
- kužeľka, vreteno, tesniace plochy sedla sú z nerezovej ocele.
Ventil – technický popis
- ventil má stúpajúce vreteno s voľne otočnou kužeľkou.

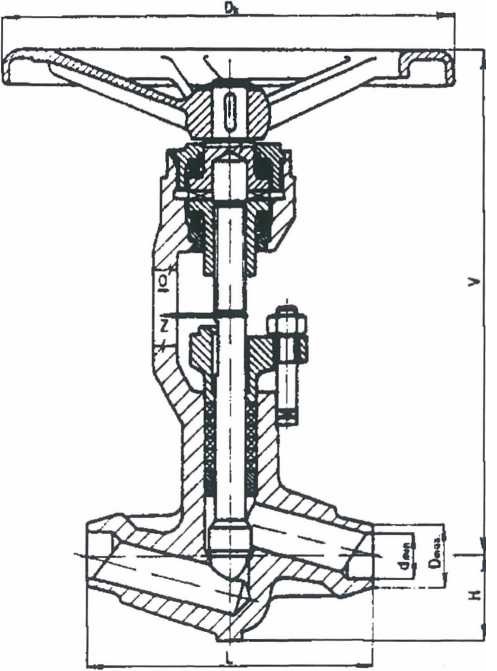

Ventil privarovací, uzatvárací – rozmery
| DN | L | V | D | d | t | a | Dk | Z | kg |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 120 | 255 | 22 | — | 2.5 | — | 125 | 20 | 5.2 |
| 25 | 130 | 310 | 32 | 28 | 3 | 45 | 160 | 30 | 8.1 |
| 40 | 150 | 390 | 44.5 | 40.5 | 3 | 45 | 200 | 50 | 16.1 |
