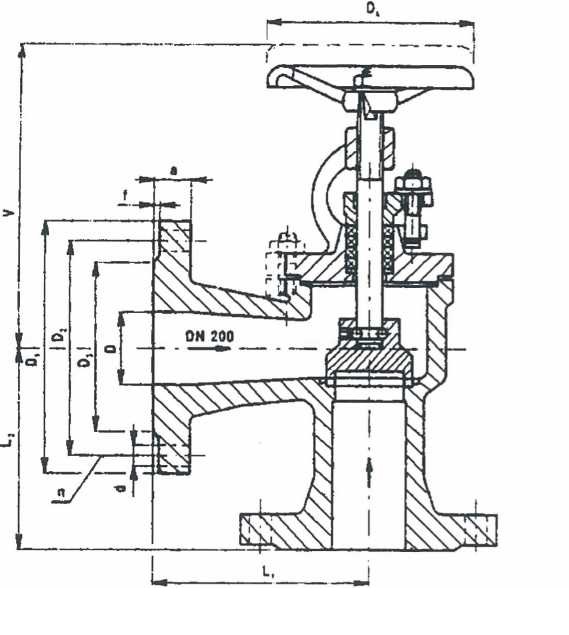

Uzatvárací ventil liatinový rohový

Ventil rohový, použitie

• pre tlaky do PN 16 a teploty do 300 °C,
• uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
• médiom môžu byť neagresívne kvapaliny, voda, vodná para, vzduch a plyny,
• použitie v súlade s STN 13 0010.

1,6 MPa pri teplotách do 120°C | 1,28 MPa pri teplotách do 200°C

1,12 MPa pri teplotách do 250°C | 0,96 MPa pri teplotách do 300°C

Pripojenie ventilu

• prírubové pripojenie,
• stavebné dĺžky zodpovedajú STN 13 3042,
• rozmery a tesniace plochy STN 13 1061 a 13 1060.

Materiál ventilu

• teleso, strmeň a upchávkové veko sú zo sivej liatiny,
• DN 15 až 100 – kuželka, vreteno a sedlo sú z nerezovej ocele,
• od DN 125 – kuželka je z uhlíkovej ocele,
• tesniaca plocha je nerezová,
• tesnenie v upchávkovom priestore je dané médiom, ktoré preteká ventilom.
