Ventil strmeňový, uzatvárací, priamy pre PN 100

Použitie ventilu

• pre tlaky do PN 100 a teploty do 550 °C,
• uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
• médiom môžu byť studená a horúca voda, hustá a prehriata para.

10,0 MPa pri teplotách do 200°C | 7,65 MPa do 300°C | 5,68 MPa do 400°C

7,65 MPa pri teplotách do 450°C  | 9,68 MPa do 500°C | 5,16 MPa do 550°C

Pripojenie ventilu

• rozmery prírub a úprava tesniacich plôch podľa STN 13 1060, 13 1061.

Materiál ventilu

• do 400 °C – strmeň a teleso sú z uhlíkovej ocele 11 416,
• do 475 °C – strmeň a teleso sú z uhlíkovej ocele 15 110,
• od 550 °C – strmeň a teleso sú z uhlíkovej ocele 15 128,
• kužeľka a vreteno sú z nerezovej ocele.

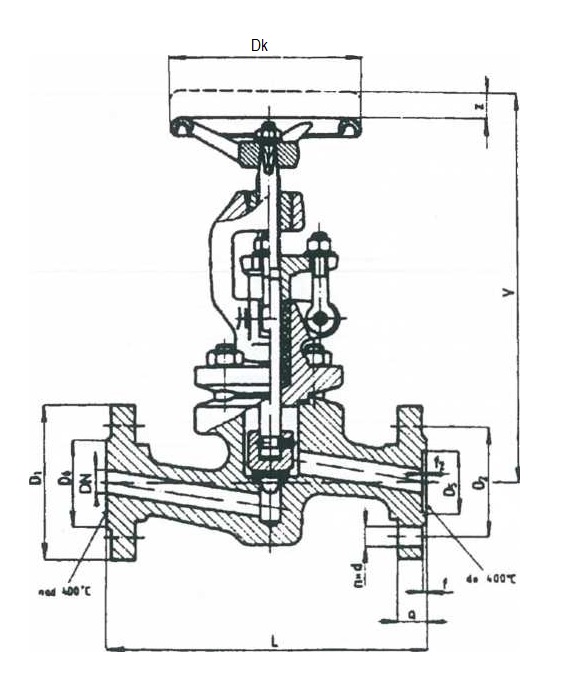

Ventil – technický popis

• teleso ventila je výkovok s vŕtanými prietokmi,
• ventil má stúpajúce vreteno s voľne otočnou kužeľkou.
