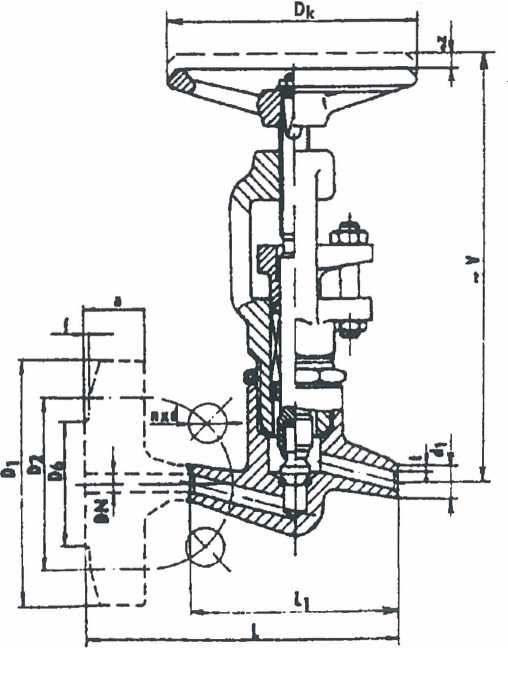

Uzatvárací ventil s kombinovaným pripojením

Použitie ventilu

• médiom môžu byť kvapaliny, pary a plyny,
• použitie ventilu závisí od materiálu ventilu,

uhlíková oceľ 11 416

pre tlaky do 16,0 MPa a teploty do 200°C | pre tlaky do 12,5 MPa a teploty do 300°C

pre tlaky do 10,0 MPa a teploty do 400°C

legovaná oceľ 15 128

pre tlaky do 25,0 MPa a teploty do 200°C | pre tlaky do 25,0 MPa a teploty do 300°C

pre tlaky do 20,0 MPa a teploty do 400°C | pre tlaky do 16,0 MPa a teploty do 475°C

Pripojenie ventilu

• kombinované, na vstupnej strane s prírubou,
• rozmery pripojovacích koncov podľa STN 13 1060,
• úprava tesniacich plôch (hladká lišta) podľa STN 13 1061,
• úprava privarovací koncov podľa STN 13 1070.

Ventil – technický popis

• počet garantovaných otvorení ventila je max. 3000 cyklov.
• počet otvorení závisí na vlastnostiach média – abrazívnosť, mazivosť,
• ventil môže byť namontovaný do vodorovného i zvislého potrubia,
• smer prietoku pracovného média musí súhlasiť so šípkou na telese,
• kužeľka a sedlo sú navarané chrómniklovou oceľou – E 891
• ventily je v základnom prevedení – privarovací V45 121 – 4250 (3250)
• kombinované prevedenie znamená na vstupnej strane s prírubou.
