Filter použitie
- filter z oceľoliatiny je určený pre zachytenie nečistôt, nachádzajúcich sa v médiu,
- médiom môžu byť neagresívne kvapaliny, pary alebo plyny,
- najvyšší prevádzkový pretlak je 4,0 MPa a pracovná teplota do 400°C.
4,00 MPa pre teploty do 120°C | 2,80 MPa pre teploty do 300°C | 2,10 MPa pre teploty do 400°C
Filter montáž
- filter sa montuje do potrubia v ľubovoľnej polohe,
- smer prúdenia kvapaliny súhlasí so šípkou na telese filtra,
- hrdlo so zátkou má smerovať nadol,
- pre účinnú a bezpečnú prevádzku kontrolujte znečistenie vložky,
- potrebné je občasné vyčistenie, prípadne výmena.

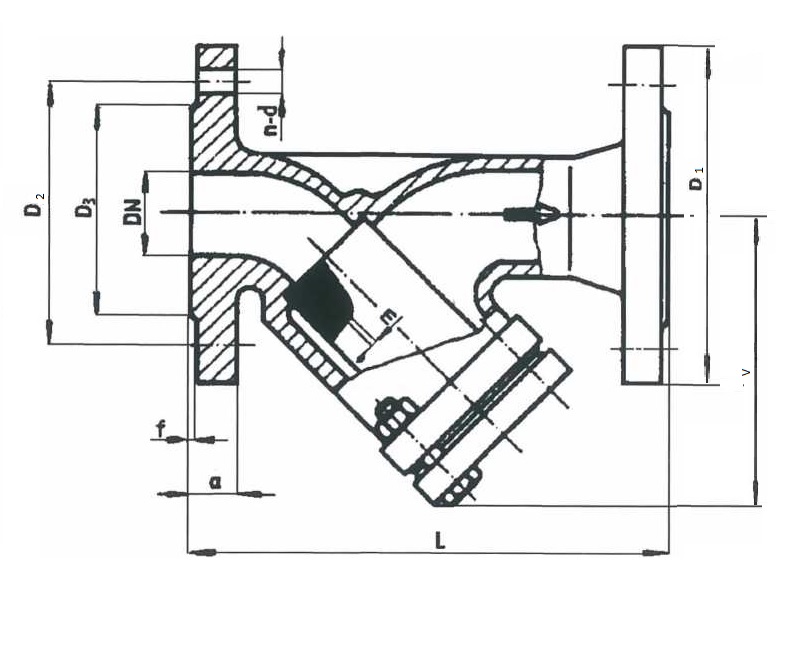

Filter z oceľoliatiny – rozmery
| DN | L | V | Dl | D2 | D3 | a | f | n | d | m | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 75 | 95 | 65 | 45 | 16 | 2 | 4 | 14 | 0.8 | 2 |
| 20 | 150 | 85 | 105 | 75 | 58 | 18 | 2 | 4 | 14 | 0.8 | 4 |
| 25 | 160 | 115 | 115 | 85 | 68 | 18 | 2 | 4 | 14 | 0.8 | 4.3 |
| 32 | 180 | 120 | 140 | 100 | 78 | 18 | 2 | 4 | 18 | 0.8 | 6.5 |
| 40 | 200 | 135 | 150 | 110 | 88 | 18 | 3 | 4 | 18 | 0.8 | 7.6 |
| 50 | 230 | 140 | 165 | 125 | 102 | 20 | 3 | 4 | 18 | 0.8 | 9.8 |
| 65 | 290 | 170 | 185 | 145 | 122 | 22 | 3 | 8 | 18 | 0.81 | 19.9 |
| 80 | 310 | 185 | 200 | 160 | 138 | 24 | 3 | 8 | 18 | 1.12 | 21.5 |
| 100 | 350 | 245 | 235 | 190 | 162 | 24 | 3 | 8 | 22 | 1.12 | 31 |
| 125 | 400 | 285 | 270 | 220 | 188 | 26 | 3 | 8 | 26 | 1.12 | 44 |
| 150 | 480 | 375 | 300 | 250 | 218 | 28 | 3 | 8 | 26 | 1.12 | 61 |
| 200 | 600 | 435 | 375 | 320 | 285 | 34 | 3 | 12 | 30 | 1.12 | 135 |
