Guľový kohút so zemnou úpravou

Kohút, použitie:

• pre neagresívne kvapaliny a vykurovacie rozvody (zemný plyn, svietiplyn, propán-bután),
• povolená je veľkosť mechanických nečistôt do 0,3 mm,
• povolená je koncentrácia nečistôt do 20 g/m³ ,

• vhodné pre tlak do 4,00 MPa a pre pracovnú teplotu do 80°C.

Guľový kohút, pripojenie:

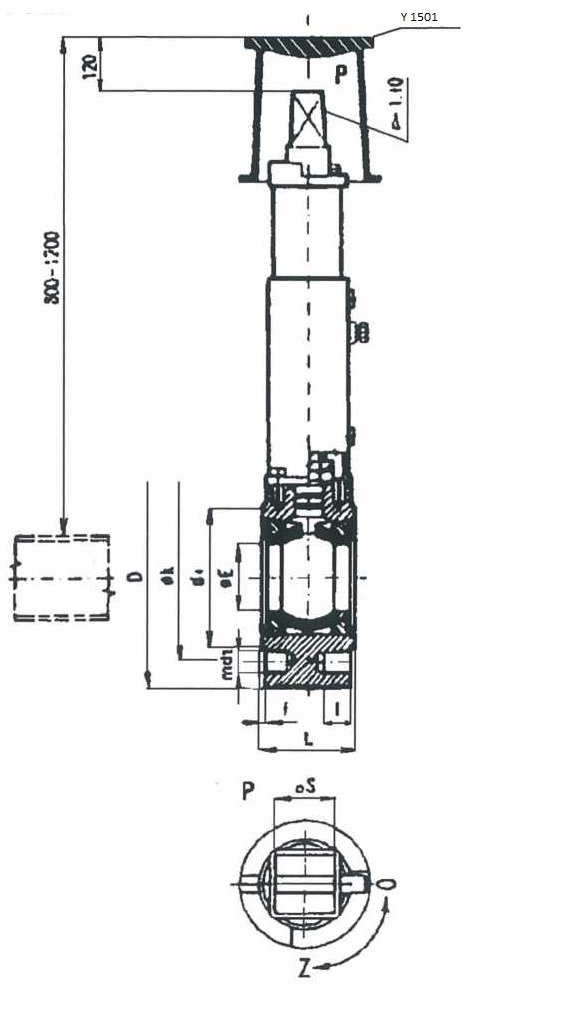

• rozmery sú uvedené v tabuľke podľa DIN 2501.

Guľový kohút, materiál:

• teleso a zemná súprava sú z uhlíkovej ocele,
• guľa a čap z nerezovej ocele,
• tesniace krúžky z PTFE gumy.

Technický popis kohúta

• obojsmerná uzatváracia armatúra, ktorej uzáver tvorí guľa,
• je osadený teleskopickou zemnou súpravou Z 1026,
• poklop pre plyn Z 4504 treba objednať osobitne,
• montuje do potrubia v ľubovoľnej polohe pomocou skrutiek a tesnenia,
• pri montáži je potrebné dodržiavať ustanovenia STN 13 3060,

Ovládanie

• ovládanie je ručným kľúčom, pootočením o 90° (doprava – zatvorené, doľava – otvorené),
• polohu uzáveru určuje kolík a drážka,
• proti poškodeniu je zemná súprava vybavená strižným kolíkom,
• DN 15 možno ovládať pri Dp max. do 0,60 MPa.
