Kohút, použitie:
- použitie s ohľadom na koncentráciu a teplotu pre tlaky PN 16 a teploty podľa diagramu.
- používa sa ako uzatvárací alebo vypúšťací orgán, ako regulačný orgán je nevhodný,
- pre neagresívne kvapaliny, voda, olej, vzduch, plyny,
- použitie s ohľadom na koncentráciu a teplotu pre tlaky PN 16 a teploty podľa diagramu,
- teplota okolia s ohľadom na elekrický servomotor má byť od -25°C do 55°C,
- relatívna vlhkosť okolia maximálne do 95 %.
Guľový kohút, pripojenie:
- rozmery a úprava tesniacich plôch sú podľa STN 13 1060 a 13 1061,
Guľový kohút, materiál:
- teleso a príruba sú z uhlíkovej oceľoliatiny 42 2643.1,
- guľa je z nerezovej ocele na odliatky 42 2953.4,
- čap je z nerezovej ocele 17 022.6,
- sedlá a upchávka čapu sú z teflonu.
Technický popis kohúta
- kohút je ovládaný ručnou pákou,
- alebo elektrickým servomotorom cez spojku čapu,
- prietok sa uzatvára otočením páky o 90° doprava,
- pri výpadku elektrického prúdu je možné kohút ovládať ručne.

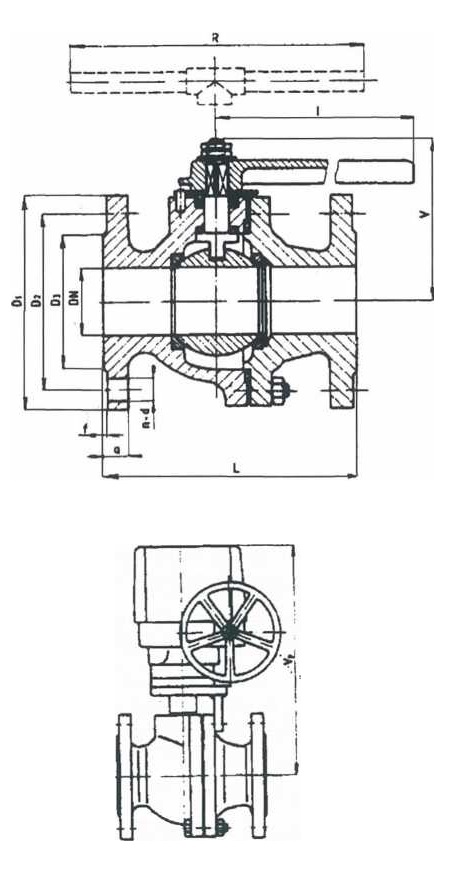

Rozmery kohúta
| DN | L | V | D1 | D2 | DЗ | R | I | a | d | n | f | Pohon | kg, s pohonom | kg, bez pohonu |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 170 | 314 | 145 | 110 | 88 | --- | 250 | 18 | 18 | 4 | 3 | MOK 63 | 23 | 10.5 |
| 50 | 180 | 320 | 160 | 125 | 102 | --- | 250 | 20 | 18 | 4 | 3 | MOK 63 | 28 | 13 |
| 65 | 200 | 395 | 180 | 145 | 122 | --- | 250 | 20 | 18 | 4 | 3 | MOK 125 | 36 | 20 |
| 80 | 210 | 405 | 195 | 160 | 138 | --- | 315 | 22 | 20 | 4 | 3 | MOK 125 | 40 | 23 |
| 100 | 230 | 458 | 215 | 180 | 158 | --- | 400 | 24 | 20 | 8 | 3 | MOK 250 | 59 | 34 |
| 125 | 325 | 488 | 245 | 210 | 188 | 500 | --- | 26 | 22 | 8 | 3 | MOK 250 | 78 | 52 |
| 150 | 350 | 515 | 280 | 240 | 212 | 650 | --- | 26 | 22 | 8 | 3 | MOK 500 | 112 | 78 |
