Hydrant, použitie:
- hydrant nadzemný je určený pre najvyšší pracovný tlak je PN 10,
- je zariadenie určené pre odber studenej vody z vodovodnej siete, hlavne pre protipožiarne účely.
Hydrant, materiál
- hlavne diely sú zo sivej liatiny,
- vreteno, matica vretena a sedlo ventilu je z mosadze,
- tiahlo ventilu je z oceľovej rúrky,
- tesnenie piestu a uzáveru je z gumy.
Technický popis hydrantu
- hydrant sa skladá z ventilovej komory,
- stojanu s odbočkami pre hadice a hlavice pre nasadenie ovládacieho kľúča,
- odbočky majú dve tlakové spojky pre hadice (DN 80 052, DN 100 0 75) opatrene viečkami, ktoré sú upevnené k telesu reťazami,
- montuje sa nad úroveň terénu v polohe so zvislým vretenom,
- často je zabudovaný na pätkovom kolene.

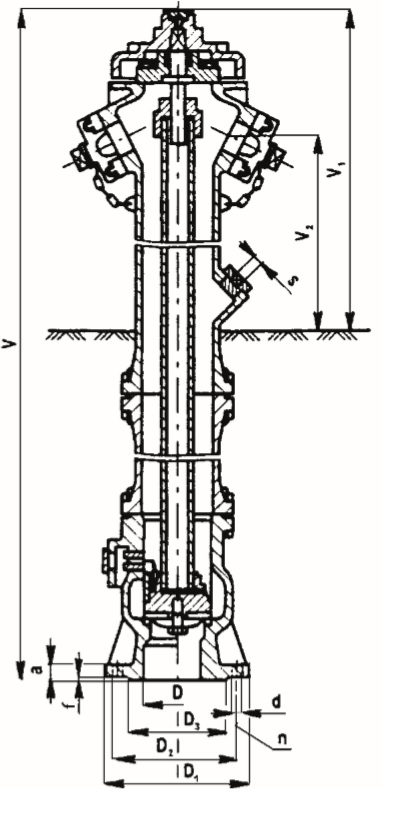

Hydrant nadzemný, rozmery
| DN | D | V | V1 | V2 | D1 | D2 | DЗ | a | f | d | n | s | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 80 | 2300 | 950 | 700 | 200 | 160 | 138 | 22 | 3 | 18 | 8 | 16 | 163 |
| 100 | 100 | 2300 | 950 | 700 | 200 | 180 | 158 | 24 | 3 | 18 | 8 | 16 | 168 |
