Použitie klapky:
- je samočinný spätný uzáver zabraňujúci spätnému prúdeniu kvapaliny
- a tiež zabraňujúci spätným nárazom v potrubí,
- pre agresívne prevádzkové kvapaliny, napr. soľné roztoky, kyseliny, chemické zásady a pod.,
- vyberajú sa materiály s ohľadom na druh, koncentráciu a teplotu média,
- najvyšší dovolený pretlak je 1,6 MPa a teplota 400 °C,
- najnižšia teplota okolia -25°C.
Pripojenie klapky:
- rozmery prírub a úprava tesniacich plôch sú podľa STN 13 1060 a 13 1061.
Materiál klapky:
- teleso, veko a tanier sú z nerezu,
- tesniace plochy sú zo základného materiálu.
Technický popis klapky
- L 10 117-016 – základné prevedenie,
- L 11 117-016 – prevedenie s obtokom,
- v prípade potreby tesnosti sa do potrubia montuje aj uzatvárací orgán.

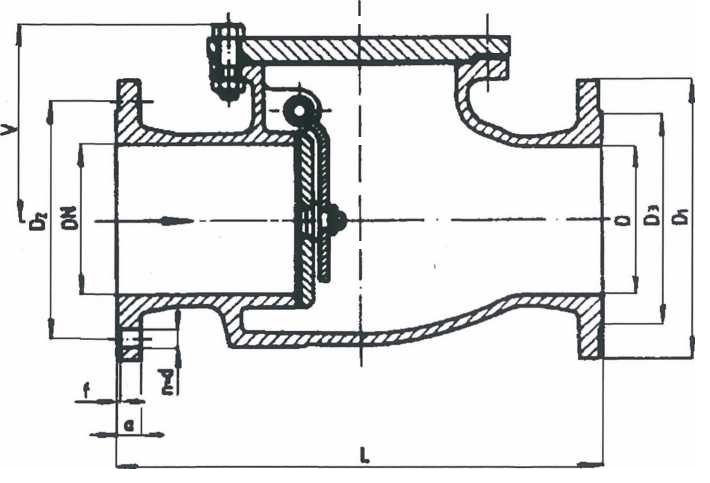

Rozmery klapky
| DN | D | L | V | D1 | D2 | DЗ | f | а | d | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | 200 | 105 | 145 | 110 | 88 | 3 | 18 | 18 | 4 | 12 |
| 50 | 50 | 230 | 110 | 160 | 125 | 102 | 3 | 18 | 18 | 4 | 15 |
| 65 | 65 | 290 | 140 | 180 | 145 | 122 | 3 | 18 | 18 | 4 | 20 |
| 80 | 80 | 310 | 145 | 195 | 160 | 138 | 3 | 20 | 18 | 4 | 25 |
| 100 | 100 | 350 | 160 | 215 | 180 | 158 | 3 | 20 | 18 | 8 | 35 |
| (125) | (125) | 400 | 180 | 245 | 210 | 188 | 3 | 22 | 18 | 8 | 48 |
| 150 | 150 | 460 | 195 | 280 | 240 | 212 | 3 | 22 | 23 | 8 | 62 |
| 200 | 200 | 500 | 245 | 335 | 295 | 268 | 3 | 24 | 23 | 12 | 103 |
| 250 | 250 | 600 | 285 | 405 | 355 | 320 | 3 | 26 | 27 | 12 | 164 |
