Použitie klapky:
- je armatúra určená na uzatvorenie priechodu kvapaliny obojsmerne,
- pre neagresívne kvapaliny, pre tlaky do 1,6 MPa a do teploty 120°C,
- pre vzduch pre tlak do 0,6 MPa teploty do 60°C.
Pripojenie klapky:
- rozmery sú prispôsobené pre stiahnutie medzi potrubnými prírubami pomocou skrutiek bez ďalšieho tesnenia, čo umožňuje kombinované tesniace lišty z kovu a gumy.
Materiál klapky:
- teleso klapky je zo sivej liatiny,
- samotná klapka z mosadze,
- vymeniteľná vložka je z gumy,
- čapy z nerezovej ocele.
Technický popis klapky
- montuje sa do prírubového potrubia centrický medzi príruby,
- tanier klapky v otvorenej polohe obojstranne presahuje teleso klapky.

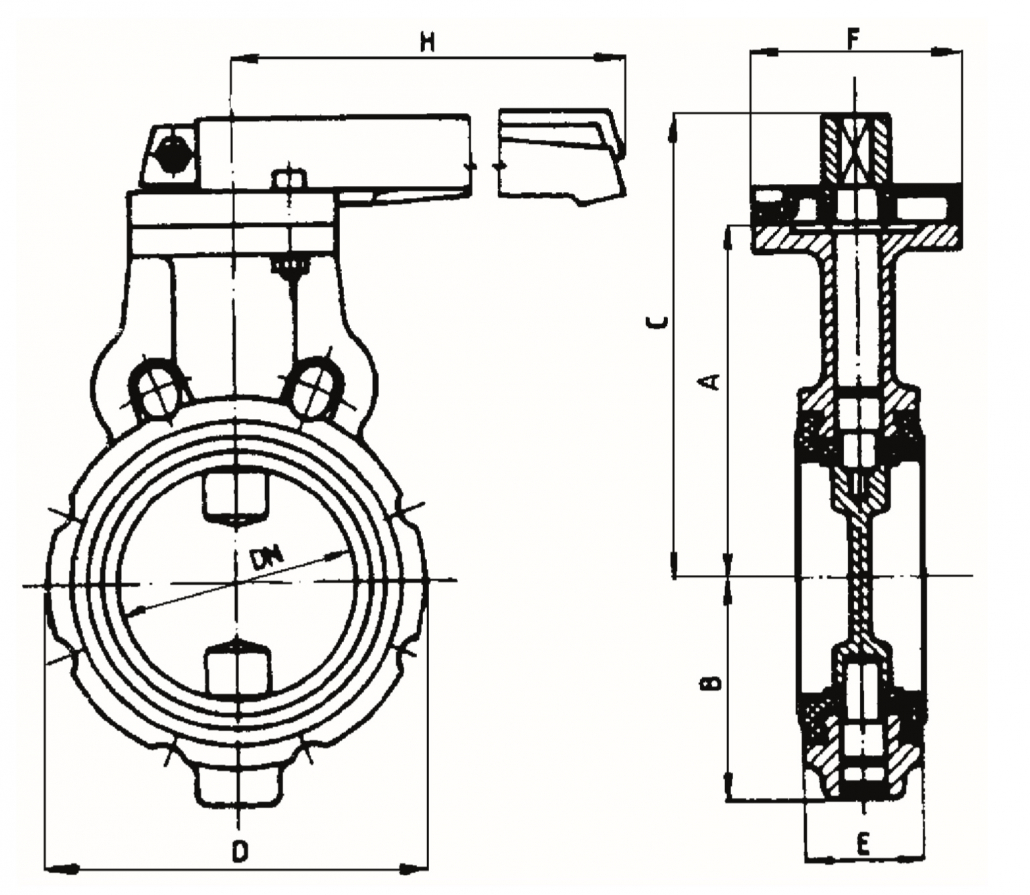

Rozmery klapky
| DN | A | B | С | D | E | F | H | M | kg |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 113 | 59 | 145 | 102 | 43 | 90 | 280 | 13 | 3.7 |
| 65 | 124 | 71 | 156 | 122 | 46 | 90 | 280 | 15 | 4.3 |
| 80 | 140 | 82 | 172 | 140 | 46 | 90 | 280 | 45 | 5.4 |
| 100 | 150 | 94 | 182 | 160 | 52 | 90 | 280 | 80 | 6 |
| 125 | 163 | 114 | 201 | 188 | 56 | 90 | 280 | 120 | 7.9 |
| 150 | 175 | 127 | 213 | 214 | 56 | 90 | 280 | 140 | 9.5 |
| 200 | 219 | 137 | 265 | 266 | 60 | 90 | 280 | 190 | 14.4 |
