Kohút, použitie:
- slúžia k striedavému uzatváraniu toku kvapalín, ktoré pretekajú priamym smerom z obidvoch strán odbočky a naopak, z odbočky do jednej, alebo druhej vetvy priameho potrubia,
- je určený pre vodu, neagresívne kvapaliny, paru, plyny,
- použitia kohúta pre iné kvapaliny, alebo podmienky je nutné konzultovať s dodávateľom,
- najvyšší dovolený pracovný pretlak 1,00 MPa a najvyššia pracovná teplota 120°C.
Kohút, pripojenie:
- prírubové hrdlá sú pre PN 10 podľa STN 13 1202
- v prípade ak majú hrubú tesniacu lištu podľa STN 13 1061.
Kohút, materiál:
- K 20 338 – 610 – teleso, kužeľ a veko sú zo sivej liatiny podľa 42 2420,
- K 20 338 – 710 – teleso aj kužeľ z bronzu.
Technický popis kohúta
- pri kohútoch s priechodom L nie je možný priamy prietok potrubím,
- pri kohútoch s priechodom T je možný priamy prietok potrubím,
- pri T aj prietok, ktorý vznikne prepojením obidvoch vetiev priameho potrubia s odbočkou,
- teleso kohúta je odliatok,
- uzatvárací kužeľ je utesnený v telese upchávkou, ktorá ho pri doťahovaní zatláča do telesa,
- proti nadvihnutiu a na presné nastavenie sú tieto kohúty zabezpečené odtlačovacou skrutkou,
- kužeľ má na vrhu štvorhran pre ovládanie kohútovým kľúčom podľa STN 23 0640,
- na čelnej ploche štvorhranu je uhlopriečne rýha v tvare L alebo T, udávajúce smer priechodu,
- prietok kohútom sa uzatvára, alebo otvára otočením kužeľa o 45°,
- kohúty je možné namontovať v ľubovoľnej polohe

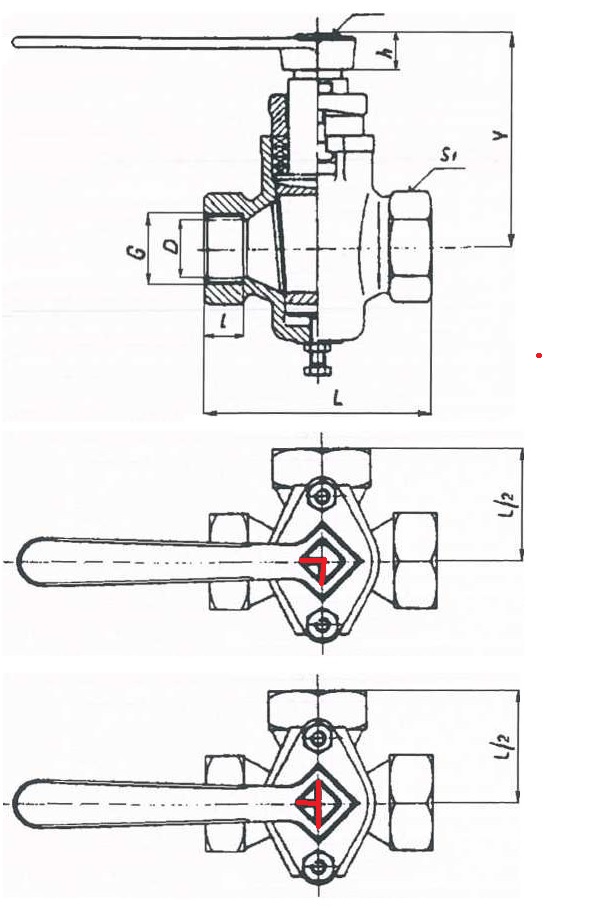

Rozmery kohúta
| DN | D | L | V | G | I | s1 | s | h | ξ | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 85 | 74 | 1/2" | 18 | 32 | 12 | 12 | 1.29 | 1.5 |
| (20) | 20 | 100 | 101 | 3/4" | 20 | 41 | 19 | 15 | 1.24 | 2.5 |
| 25 | 25 | 110 | 101 | 1" | 21 | 46 | 19 | 15 | 1.19 | 3 |
| (32) | 32 | 130 | 113 | 1 1/4" | 23 | 55 | 24 | 17 | 1.12 | 3.5 |
| 40 | 40 | 150 | 138 | 1 1/2" | 26 | 65 | 24 | 17 | 1.05 | 5.5 |
| 50 | 50 | 180 | 157 | 2" | 29 | 75 | 36 | 21 | 0.97 | 8.5 |
