Použitie kompenzátora:
- umožňuje / vymedzuje tepelné a mechanické dilatácie potrubia,
- pre neagresívne kvapaliny a plyny pre tlaky do PN 40 a teploty do 400°C,
- iné kvapaliny je nutné vopred dohodnúť s výrobcom.
| 4,00 MPa pre teploty do 200°C,
3,09 MPa pre teploty do 300°C |
2,35 MPa pre teploty do 400°C |
Pripojenie kompenzátory:
- rozmery prírub a úprava tesniacich plôch sú podľa STN 13 1060 a STN 13 1061.
Technický popis kompenzátora
- v telese sa pohybuje posuvný kus,
-
tesnenie telesa je zabezpečené upchávkou,
-
vedenie v ose potrubia zaisťuje vodiaca podložka.

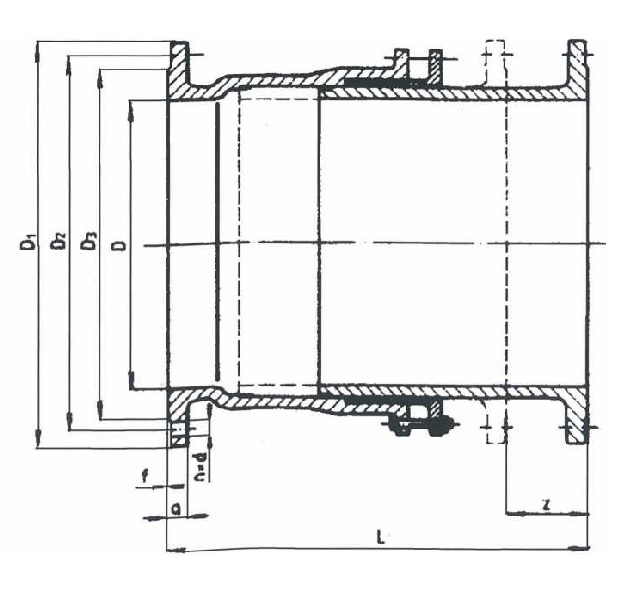

Rozmery kompenzátora
| DN | D | L | z | D1 | D2 | DЗ | f | a | d | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | 535 | 150 | 145 | 110 | 88 | 3 | 18 | 18 | 4 | 22 |
| 50 | 50 | 535 | 150 | 160 | 125 | 102 | 3 | 20 | 18 | 4 | 19 |
| 65 | 65 | 560 | 150 | 180 | 145 | 122 | 3 | 22 | 18 | 8 | 39 |
| 80 | 80 | 590 | 150 | 195 | 160 | 138 | 3 | 24 | 18 | 8 | 49 |
| 100 | 100 | 640 | 150 | 230 | 190 | 162 | 3 | 24 | 23 | 8 | 62 |
| (125) | 125 | 640 | 150 | 270 | 220 | 188 | 3 | 26 | 27 | 8 | 78 |
| 150 | 150 | 640 | 150 | 300 | 250 | 218 | 3 | 28 | 27 | 8 | 85 |
| 200 | 200 | 820 | 220 | 375 | 320 | 280 | 3 | 34 | 30 | 12 | 165 |
| 250 | 250 | 820 | 220 | 445 | 385 | 345 | 3 | 38 | 33 | 12 | 202 |
