Použitie šupátka
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- pre neagresívne kvapaliny – voda, para a plyny.
Šúpatko sa používa pre tlaky do PN 16 a teploty do 180°C podľa STN 13 0010
Pripojenie šupátka:
- na vstupe a výstupe má šupátko rúrkový závit,
- hlavné a pripojovacie rozmery sú uvedené v tabuľke.
Materiál šupátka
- teleso, hlavica a upchávková matica sú zo sivej liatiny,
- vreteno a klin sú z oceľoliatiny.

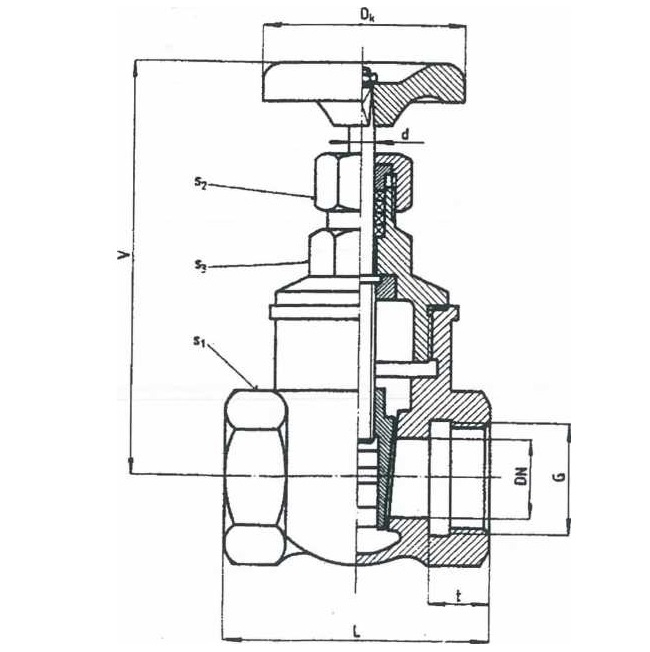

Rozmery šupátka
| DN | G | d | Dk | V | L | t | sl | s2 | s3 | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2" | 8.4 | 63 | 110 | 55 | 15 | 32 | 27 | 27 | 0.66 |
| 20 | 3/4" | 8.4 | 63 | 116 | 62 | 18 | 41 | 27 | 27 | 0.99 |
| 25 | 1" | 8.4 | 63 | 128 | 71 | 19 | 46 | 27 | 27 | 1.35 |
| 32 | 1 1/4" | 9.5 | 80 | 138 | 80 | 22 | 55 | 30 | 32 | 1.75 |
| 40 | 1 1/2" | 11 | 100 | 156 | 88 | 22 | 65 | 30 | 32 | 2.75 |
| 50 | 2" | 11 | 100 | 176 | 104 | 27 | 75 | 30 | 36 | 4.2 |
