Použitie šupátka:
- je jednosmerný uzatvárací orgán kanálových vyústení,
- je kruhového prierezu,
- médiom môže byť čistá a mierne znečistená odpadová voda,
- maximálna teplota 80°C a pracovný tlak do 0,08 MPa.
Pripojenie šupátka:
- je možné ho namontovať len do vodorovných kanálových vyústení,
- ovládanie je vždy hore,
- jednostranný tlak pôsobí v smere šípky.
Materiál šupátka
- rám a uzatváracia doska sú zo sivej liatiny,
- pri DN 1600 je konštrukcia zváraná,
- tesniace plochy rámu sú zo zliatiny ťažkých neželezných kovov,
- tesniace plochy dosky sú zo sivej liatiny.
Technický popis šupátka
- skladá sa z rámu, ktorý je uložený do betónu a upevnený skrutkami do stien jamy,
- v ráme je uzatváracia doska, ktorá je pritláčaná k rámu tlakom kvapaliny,
- doska sa ovláda pod podlahou hydrantovým kľúčom,
- zdvíhací mechanizmus je ručné koleo alebo elektrickým servomotor,
- zdvíhací mechanizmus je umiestnený na stojane.

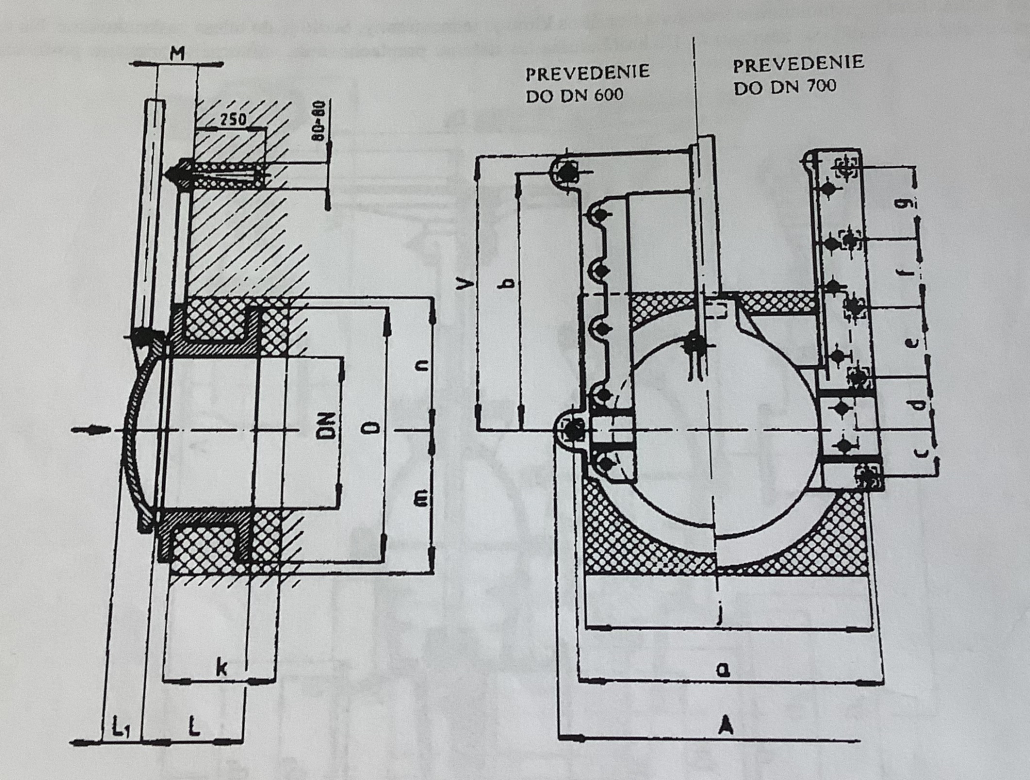

Rozmery šupátka
| DN | A | V | D | L | L1 | M | a | b | c | d | e | f | g | j | k | m | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 550 | 500 | 435 | 153 | 40 | 53 | 500 | 475 | — | — | — | — | 500 | 200 | 250 | 250 | 70 | |
| 350 | 600 | 575 | 485 | 143 | 45 | 56 | 550 | 550 | — | — | — | — | — | 550 | 200 | 270 | 270 | 105 |
| 400 | 660 | 635 | 560 | 150 | 50 | 58 | 610 | 610 | — | — | — | — | — | 600 | 200 | 300 | 300 | 120 |
| 500 | 750 | 780 | 665 | 150 | 60 | 68 | 700 | 755 | — | — | — | — | — | 700 | 300 | 350 | 350 | 145 |
| 600 | 900 | 850 | 775 | 200 | 105 | 80 | 825 | 815 | — | — | — | — | — | 850 | 250 | 425 | 425 | 340 |
| 700 | 1120 | 1020 | 900 | 200 | 160 | 102 | 1035 | — | 165 | 165 | 420 | 370 | — | 1000 | 250 | 500 | 500 | 450 |
| 800 | 1180 | 1090 | 1010 | 250 | 170 | 105 | 1090 | — | 165 | 330 | 350 | 350 | — | 1100 | 300 | 550 | 600 | 770 |
| 1000 | 1445 | 1430 | 1225 | 250 | 193 | 126 | 1350 | — | 195 | 195 | 390 | 390 | 390 | 1300 | 300 | 650 | 800 | 920 |
| 1200 | 1615 | 1590 | 1450 | 300 | 210 | 132 | 1515 | — | 235 | 235 | 430 | 430 | 430 | 1500 | 350 | 750 | 850 | 1220 |
| 1400 | 1920 | 1890 | 1670 | 300 | 230 | 150 | 1800 | — | 290 | 290 | 500 | 500 | 500 | 1700 | 350 | 850 | 1000 | 1620 |
| 1600 | 2200 | 2050 | 1820 | 600 | 340 | 125 | 2000 | — | — | 550 | 700 | 700 | — | 1900 | 650 | 1100 | 1050 | 1860 |
