Použitie šupátka:
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť znečistené kvapaliny, para, olej, kremičitan sodný, mydlové roztoky, terpentín, toulén, škrob, zemný plyn, svietiplyn, oxid uhličitý, dusík, argón, hélium a pod.
Pre tlaky do PN 6 a teploty do 400°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.
Materiál šupátka
- teleso, klin, veko sú zo sivej liatiny,
- vreteno je z nerezovej ocele 17 022, alebo inej koroziovzdornej ocele,
- tesniace plochy sú navárané nerezovou oceľou.
Technický popis šupátka
Neotáčavé stúpajúce vreteno posúvača sa otvára funkčným závitom, ktorý je mimo komory posúvača. Pri prevádzke sa otáča vretenová matica a unáša vreteno s pevným klinom.

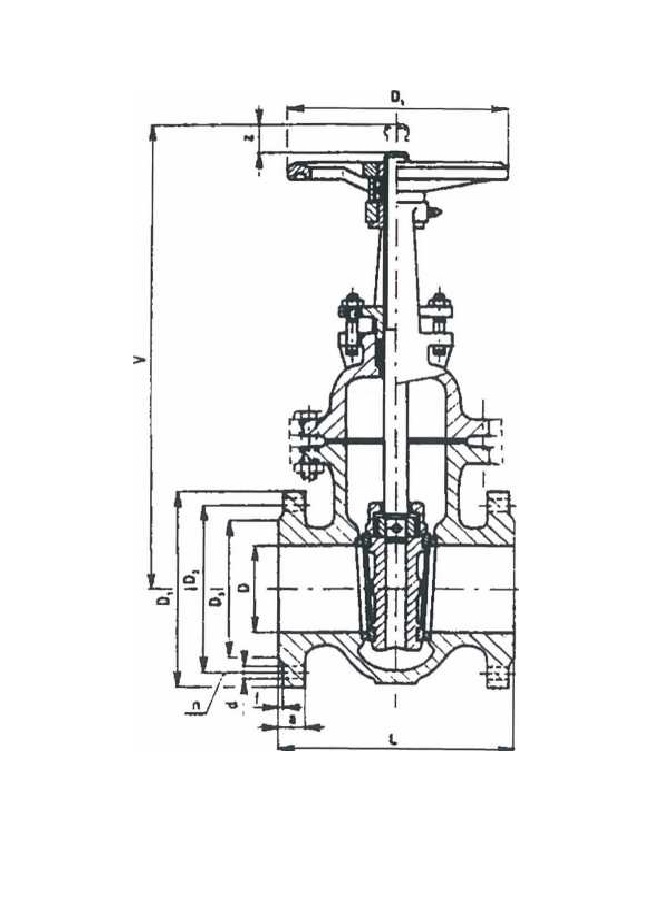

Rozmery šupátka
| DN | L | V | z | Dk | Dl | D2 | D3 | a | d | n | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 140 | 345 | 60 | 160 | 130 | 100 | 80 | 16 | 3 | 4 | 14 | 13 |
| 50 | 150 | 360 | 70 | 160 | 140 | 110 | 90 | 16 | 3 | 4 | 14 | 18 |
| 65 | 170 | 430 | 85 | 200 | 160 | 130 | 110 | 16 | 3 | 4 | 14 | 27 |
| 80 | 180 | 460 | 95 | 200 | 190 | 150 | 128 | 18 | 3 | 4 | 18 | 30 |
| 100 | 190 | 560 | 120 | 200 | 210 | 170 | 148 | 18 | 3 | 4 | 18 | 40 |
| 125 | 200 | 635 | 140 | 200 | 240 | 200 | 178 | 20 | 3 | 8 | 18 | 56.5 |
| 150 | 210 | 730 | 170 | 200 | 265 | 225 | 202 | 20 | 3 | 8 | 18 | 67 |
| 200 | 230 | 950 | 225 | 250 | 320 | 280 | 258 | 22 | 3 | 8 | 18 | 108 |
| 250 | 250 | 1160 | 275 | 320 | 375 | 335 | 312 | 24 | 3 | 12 | 18 | 153 |
