Použitie šupátka
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- pre neagresívne kvapaliny – pitná voda ale aj para, plyny.
Šúpatko sa používa pre tlaky do PN 2
- 0,25 MPa a teploty do 200°C podľa STN 13 0010
- 0,19 MPa a teploty do 300°C podľa STN 13 0010
Pripojenie šupátka:
- pripojovacie príruby,
- rozmery a úprava tesniacich plôch podľa STN 13 1160 a STN 13 1061.
Materiál šupátka
- teleso, klin, veko upchávky sú z uhlíkovej oceľoliatiny,
- vreteno je z nerezovej ocele,
- vodiaca tyč je z uhlíkovej ocele.
Technický popis šupátka
Šupátko má strmeňový čelný prevod 1:3. Údržba pozostáva z doplňovania alebo výmeny upchávkového tesnenia a premazávania guličkového ložiska na strmeni šupátka.

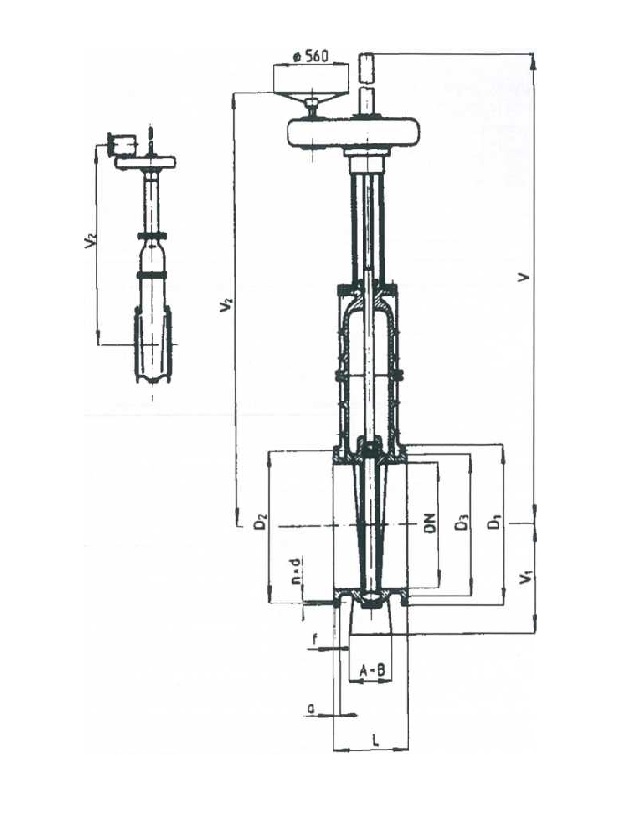

Rozmery šupátka
| DN | L | D1 | D2 | D3 | V | V1 | V2 | A | B | f | a | d | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700 | 430 | 680 | 810 | 775 | 3200 | 590 | 2570 | 300 | 700 | 5 | 30 | 27 | 24 | 1510 |
| 800 | 470 | 975 | 620 | 880 | 3600 | 670 | 2840 | 300 | 780 | 5 | 30 | 30 | 24 | 1900 |
| 1000 | 550 | 1175 | 1120 | 1080 | 4270 | 780 | 3320 | 350 | 840 | 5 | 30 | 30 | 28 | 2375 |
| 1200 | 630 | 1375 | 1320 | 1280 | 5105 | 970 | 3950 | 400 | 960 | 5 | 30 | 30 | 32 | 3416 |
