Použitie šupátka
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- pre neagresívne kvapaliny – para, plyny a pitná voda.
Šúpatko sa používa pre tlaky do PN 2 a teploty od 10°C do 150°C podľa STN 13 0010
Pripojenie šupátka:
- pripojovacie rozmery prírub sú podľa DIN 2532,
- stavebné dĺžky sú podľa DIN 3202.
Materiál šupátka
- teleso, klin, veko, upchávkové teleso a ručné koleso sú zo sivej liatiny,
- vreteno je z nerezovej ocele,
- vretenová matica z bronzu,
- tesniace plochy telesa sú zo sivej liatiny, nerezu alebo mosadze.
Technický popis šupátka
- šupátko je ploché s pevným klinom,
- klin je vedený vo vodiacich lištách,
- vreteno je nestúpajúce a je utesnené mäkkou upchávkou.

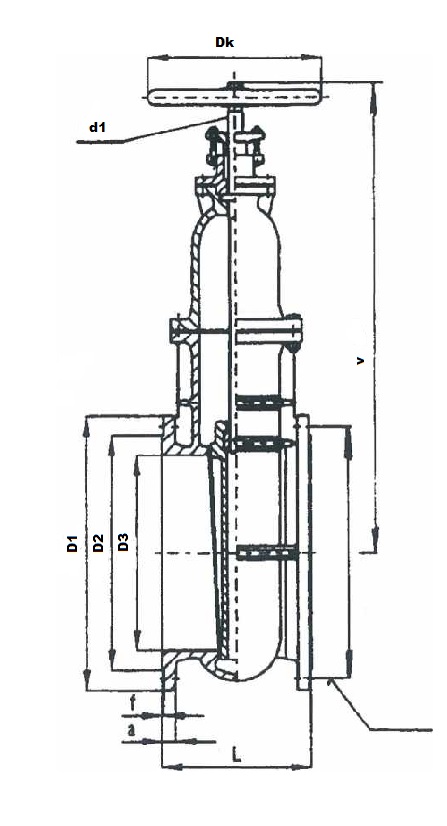

Rozmery šupátka
| DN | D | V | L | Dl | D2 | D3 | f | a | d | n | dl | Dk | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 350 | 350 | 890 | 550 | 505 | 460 | 430 | 4 | 30 | 23 | 16 | 40 | 500 | 340 |
| 400 | 400 | 1000 | 600 | 565 | 515 | 482 | 4 | 32 | 27 | 186 | 44 | 640 | 474 |
| 500 | 500 | 1200 | 700 | 670 | 620 | 585 | 4 | 34 | 27 | 20 | 50 | 720 | 724 |
| 600 | 600 | 1360 | 800 | 780 | 725 | 685 | 5 | 36 | 30 | 20 | 50 | 720 | 1166 |
| 700 | 700 | 1550 | 900 | 895 | 840 | 800 | 5 | 40 | 30 | 24 | 55 | 800 | 1434 |
| 800 | 800 | 1780 | 1000 | 1015 | 950 | 905 | 5 | 44 | 33 | 24 | 60 | 800 | 1999 |
