Použitie šupátka:
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť chemické prevádzkové kvapaliny, kyseliny, lúhy.
Šupátko je určené pre tlaky do 1,00 MPa a teploty do 80°C s obmedzením podľa koncentrácie. Teplota okolitého prostredia môže byť vzahľadom na elektrický servomotor do 50°C pri relatívnej vlhosti 95%.
Materiál šupátka
- teleso, veko a klin sú zo sivej liatiny,
- vreteno je z uhlíkovej ocele,
- druh a akosť gumy je daná druhom prevádzkovej kvapaliny.
Technický popis šupátka
- šupátko je strmeňové s pevným klinom,
- plochy prichádzajúce do styku s kvapalinou sú pogumované.
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060,
- tesniace lišty prírub sú pogumované.

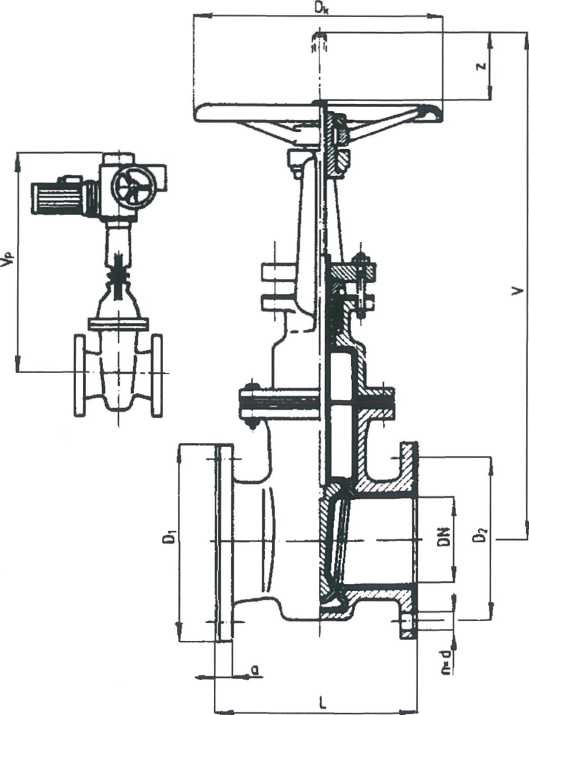

Rozmery šupátka
| DN | L | V | D1 | D2 | a | d | n | servo Mo | kg s poh. | kg bez poh. |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 180 | 595 | 165 | 125 | 23 | 18 | 4 | 8/10,5-25 | 62 | 26 |
| 65 | 200 | 760 | 185 | 145 | 23 | 18 | 4 | 8/10,5-25 | 73 | 33 |
| 80 | 120 | 760 | 200 | 160 | 26 | 18 | 4 | 8/10,5-25 | 75 | 36 |
| 100 | 230 | 820 | 220 | 180 | 26 | 18 | 8 | 16/21-25 | 112 | 52 |
| 125 | 255 | 890 | 250 | 210 | 28 | 18 | 8 | 16/21-25 | 125 | 61 |
| 150 | 280 | 980 | 285 | 240 | 28 | 22 | 8 | 16/21-40 | 127 | 63 |
| 200 | 330 | 1120 | 340 | 295 | 31 | 22 | 8 | 25/32-40 | 192 | 110 |
| 250 | 450 | 1260 | 395 | 350 | 33 | 22 | 12 | 25/32-40 | 232 | 165 |
| 300 | 500 | 1430 | 445 | 400 | 34 | 22 | 12 | 25/32-40 | 305 | 238 |
