Použitie šupátka:
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť nečisté neagresívne kvapaliny, obsahujúce kaly,
- teplota prostredia môže byť vzhľadom na servomotor do 50°C pri vlhkosti 95%.
Šúpatko sa používa pre tlaky do PN 10 podľa STN 13 0010
|
|
Materiál šupátka
- teleso, klin a stremeň sú zo sivej liatiny,
- vreteno z nerezovej ocele,
- tesniace plochy sú z mosadze,
- pre suché plyny a soľanku z liatiny.
Technický popis šupátka
- šupátko má neotáčavé stúpajúce vreteno zebezpečené funkčným závitom mimo komory,
- teleso posúvača je v spodnej časti zabezpečené čistiacim otvorom.
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.

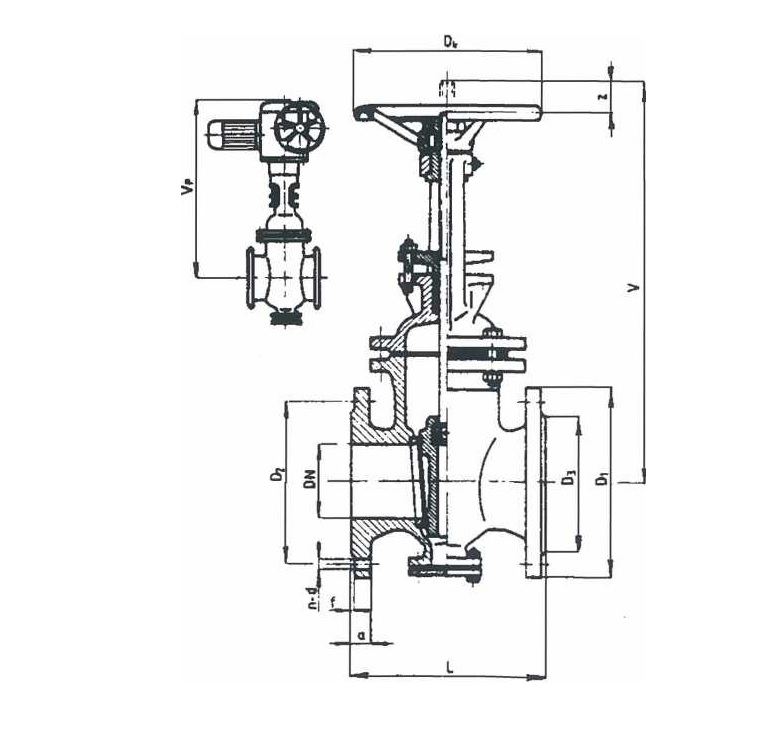

Rozmery šupátka
| DN | L | V | V1 | D1 | D2 | D3 | f | a | d | n | Vk | servo Mo | kg s poh. | kg bez poh. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 140 | — | — | 150 | 110 | 88 | 3 | 18 | 18 | 4 | 315 | — | — | 11 |
| 50 | 180 | 540 | 80 | 165 | 125 | 102 | 3 | 20 | 18 | 4 | 340 | 8/10,5-25 | 39.5 | 16 |
| 65 | 200 | 590 | 115 | 185 | 145 | 122 | 3 | 20 | 18 | 4 | 390 | 8/10,5-25 | 48 | 22 |
| 80 | 210 | 690 | 140 | 200 | 160 | 138 | 3 | 22 | 18 | 4 | 445 | 8/10,5-25 | 88 | 31 |
| 100 | 230 | 760 | 160 | 220 | 180 | 158 | 3 | 22 | 18 | 8 | 515 | 16/21-25 | 102 | 46 |
| 125 | 255 | 830 | 170 | 250 | 210 | 188 | 3 | 24 | 18 | 8 | 635 | 16/21-25 | 120 | 64 |
| 150 | 280 | 900 | 200 | 285 | 240 | 212 | 3 | 24 | 22 | 8 | 730 | 16/21-40 | 131 | 77 |
| 200 | 330 | 1040 | 230 | 340 | 295 | 268 | 3 | 26 | 22 | 8 | 980 | 25/32-40 | 185 | 129 |
| 250 | 450 | 1200 | 270 | 395 | 350 | 320 | 3 | 26 | 22 | 12 | 1185 | 25/32-40 | 265 | 205 |
| 300 | 500 | 1310 | 315 | 445 | 400 | 370 | 4 | 28 | 22 | 12 | 1355 | 25/32-40 | 325 | 270 |
