Použitie šupátka
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- pre neagresívne kvapaliny – voda, para a plyny, decht, olej, mydlové roztoky, toulén, škrob, zemný plyn, svietiplyn, dusík, argón a iné médiá.
Šúpatko sa používa pre tlaky do PN 10 a teploty do 200°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.
Materiál šupátka
- teleso, klin a veko sú zo sivej liatiny,
- vreteno je z nerezu,
- tesniace plochy sú z mosadze
- tesniace plochy pre suché plyny a soľanku sú z liatiny.
Technický popis šupátka
Neotáčavé stúpajúce vreteno posúvača sa otvára funkčným závitom, ktorý je mimo komory posúvača.

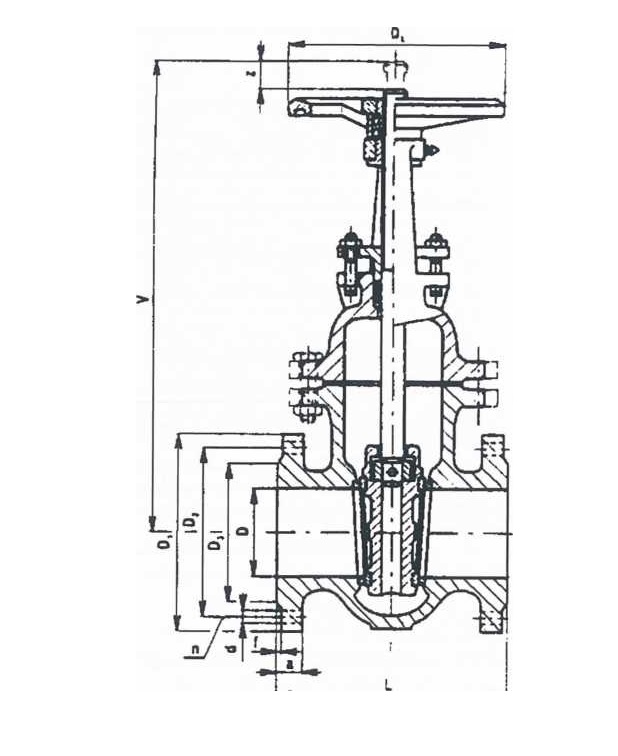

Rozmery šupátka
| DN | L | V | z | Dk | D1 | D2 | D3 | a | f | n | d | d1 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 140 | 315 | 60 | 160 | 150 | 110 | 88 | 18 | 3 | 4 | 18 | 30 | 13 |
| 50 | 150 | 340 | 70 | 160 | 165 | 125 | 102 | 20 | 3 | 4 | 18 | 30 | 21 |
| 65 | 170 | 398 | 85 | 160 | 185 | 145 | 122 | 20 | 3 | 4 | 18 | 30 | 21 |
| 80 | 180 | 450 | 105 | 200 | 200 | 160 | 138 | 22 | 3 | 4 | 18 | 36 | 36 |
| 100 | 190 | 530 | 125 | 250 | 220 | 180 | 158 | 22 | 3 | 8 | 18 | 40 | 42 |
| 125 | 200 | 655 | 150 | 250 | 250 | 210 | 188 | 24 | 3 | 8 | 18 | 40 | 60 |
| 150 | 210 | 730 | 175 | 250 | 285 | 240 | 212 | 24 | 3 | 8 | 22 | 40 | 73 |
| 200 | 230 | 940 | 230 | 320 | 340 | 295 | 268 | 26 | 3 | 8 | 22 | 45 | 124 |
| 250 | 250 | 1150 | 290 | 400 | 395 | 350 | 320 | 26 | 3 | 12 | 22 | 52 | 197 |
| 300 | 270 | 1335 | 335 | 450 | 445 | 400 | 370 | 28 | 4 | 12 | 22 | 60 | 262 |
