Použitie šupátka
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- pre neagresívne kvapaliny – voda, para a plyny.
Šúpatko sa používa pre tlaky do PN 16 a teploty do 200°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú DIN 3202,
- rozmery prírub a úprava tesniacih plôch sú podľa DIN 2501 a DIN 2526.
Technický popis šupátka
Neotáčavé stúpajúce vreteno posúvača sa otvára funkčným závitom, ktorý je mimo komory posúvača.
- pri DN 40 až DN 80 je strmeň posúvača priskrutkovaný k veku,
- pri DN 100 až DN 300 tvorí strmeň a veko jeden celok.
Materiál šupátka
- teleso, klin, strmeň a veko sú zo sivej liatiny,
- vreteno je z nerezu,
- tesniace plochy sú z mosadze alebo nerezu.

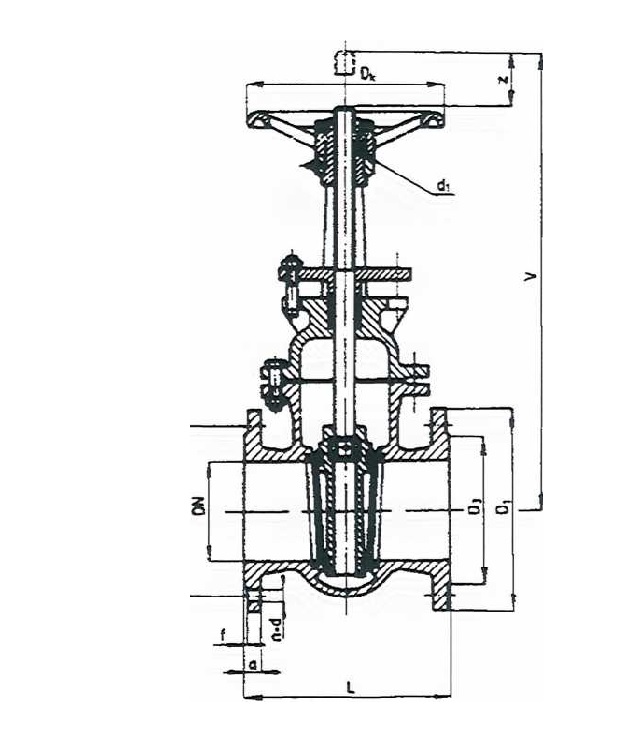

Rozmery šupátka
| DN | L | V | D1 | D2 | D3 | f | a | n | d | Dk | Z | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 240 | 350 | 150 | 110 | 88 | 3 | 18 | 4 | 18 | 200 | 65 | 18.5 |
| 50 | 250 | 370 | 165 | 125 | 102 | 3 | 20 | 4 | 18 | 200 | 75 | 22 |
| 65 | 270 | 430 | 185 | 145 | 122 | 3 | 20 | 4 | 18 | 250 | 85 | 30 |
| 80 | 280 | 480 | 200 | 160 | 138 | 3 | 22 | 8 | 18 | 250 | 105 | 35 |
| 100 | 300 | 600 | 220 | 180 | 158 | 3 | 24 | 8 | 18 | 250 | 125 | 53 |
| 125 | 325 | 700 | 250 | 210 | 188 | 3 | 26 | 8 | 18 | 250 | 150 | 72 |
| 150 | 350 | 775 | 285 | 240 | 212 | 3 | 26 | 8 | 22 | 250 | 175 | 86 |
| 200 | 400 | 990 | 340 | 295 | 268 | 3 | 30 | 12 | 22 | 320 | 230 | 136 |
| 250 | 450 | 1200 | 405 | 355 | 320 | 3 | 32 | 12 | 26 | 400 | 20 | 206 |
| 300 | 500 | 1370 | 460 | 410 | 378 | 4 | 32 | 12 | 26 | 450 | 335 | 288 |
