Použitie šupátka
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť jedovaté a prchavé kvapaliny, pary a plyny,
- aj pre parné pretlakové potrubie s možnosťou poklesu tlaku na vákuum, kedy je potrebné zahltiť upchávku prítokom média.
Šupátko sa používa pre tlaky do PN 16 a teploty do 400°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- pripojovacie rozmery prírub sú podľa STN 13 1060 a 13 1061,
- stavebné dĺžky sú podľa STN 13 3045.
Materiál šupátka
- teleso, klin, veko sú zo uhlíkovej oceľoliatiny,
- vreteno je z nerezovej ocele,
- tesniace plochy telesa sú z nerezu.
Technický popis šupátka
- šupátko je strmeňové s pevným klinom a zahltenou upchávkou,
- vedenie klinu v telese je presné,
- pre DN 200, 250 a pre pretlak vyšší než 1,0 MPa sa používa šupátko s obtokom.
- pri ovládaní elektrickým servomotorom sa mení typové označenie na S 31 113 – 516.
- typ servopohonu stanoví dodávateľ.

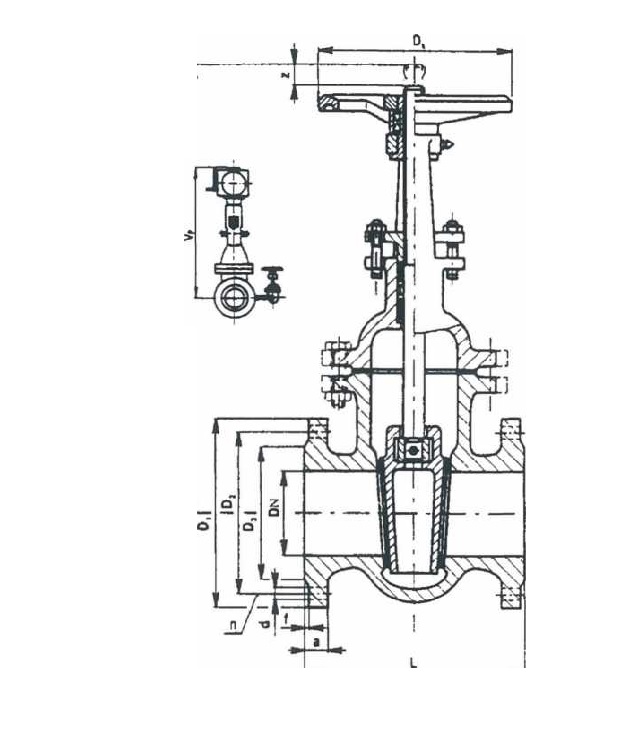

Rozmery šupátka
| DN | L | V | Z | Dk | D1 | D2 | D3 | f | a | d | n | d1 | DN0 | L0 | D0 | kg bez poh. | kg s poh. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 170 | 335 | 60 | 160 | 150 | 110 | 88 | 3 | 18 | 18 | 4 | 14.5 | — | ||||
| 50 | 180 | 355 | 70 | 160 | 165 | 125 | 102 | 3 | 18 | 18 | 4 | 30 | 17.5 | 73 | |||
| 65 | 200 | 440 | 90 | 200 | 185 | 145 | 122 | 3 | 18 | 18 | 4 | 36 | 24 | 80 | |||
| 80 | 210 | 480 | 100 | 200 | 200 | 160 | 138 | 3 | 20 | 18 | 4 | 36 | 28 | 83 | |||
| 100 | 230 | 585 | 115 | 250 | 220 | 180 | 158 | 3 | 20 | 18 | 8 | 40 | 40 | 101 | |||
| -125 | 255 | 660 | 140 | 250 | 250 | 210 | 188 | 3 | 22 | 18 | 8 | 40 | 59 | 120 | |||
| 150 | 280 | 770 | 170 | 320 | 285 | 240 | 212 | 3 | 22 | 22 | 8 | 45 | 73 | 137 | |||
| 200 | 330 | 970 | 220 | 400 | 340 | 295 | 268 | 3 | 24 | 22 | 12 | 52 | 25 | 335 | 160 | 133 | 191 |
| 250 | 450 | 1190 | 290 | 450 | 405 | 355 | 320 | 3 | 26 | 26 | 12 | 60 | 25 | 385 | 160 | 214 | 260 |
