Použitie šupátka
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- pre neagresívne kvapaliny, para a plyny.
Šúpatko sa používa pre tlaky do PN 10 a teploty do 80°C podľa STN 13 0010
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.
Materiál šupátka
- teleso, klin a veko sú zo sivej liatiny,
- vreteno je z nerezu,
- tesniace plochy na kline sú navulkanizované mäkkou gumou.
Technický popis šupátka
- šupátko má otáčavé nestúpajúce vreteno,
- vreteno je zabezpečené funkčným závitom vo vnútri komory.

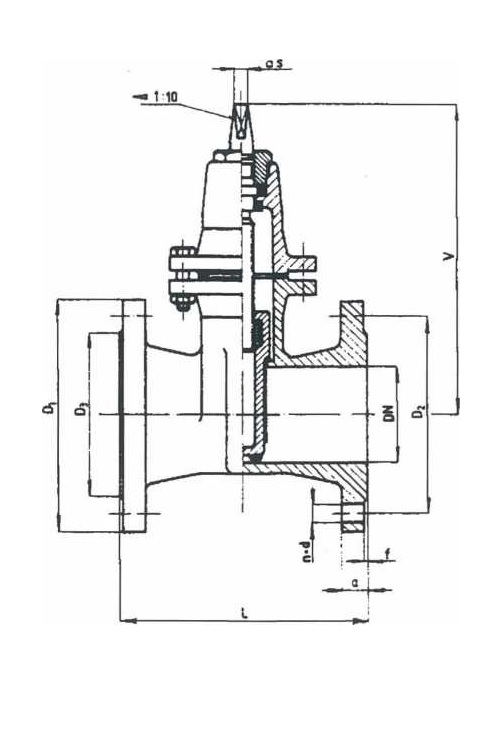

Rozmery šupátka
| DN | L | V | D | D2 | D3 | a | f | n | d | S | z | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 140 | 220 | 150 | 110 | 88 | 16 | 3 | 4 | 18 | 14.3 | 0.11 | 8 |
| 50 | 150 | 220 | 165 | 125 | 102 | 18 | 3 | 4 | 18 | 14.3 | 0.11 | 10 |
| 65 | 170 | 270 | 185 | 145 | 122 | 19 | 3 | 4 | 18 | 17.3 | 0.12 | 13 |
| 80 | 180 | 270 | 200 | 160 | 138 | 19 | 3 | 8 | 18 | 17.3 | 0.12 | 12 |
| 100 | 190 | 320 | 220 | 180 | 158 | 19 | 3 | 8 | 18 | 19.3 | 0.15 | 25 |
| 125 | 200 | 370 | 250 | 210 | 188 | 19 | 3 | 8 | 18 | 19.3 | 0.14 | 35 |
| 150 | 210 | 410 | 285 | 240 | 212 | 22 | 3 | 8 | 22 | 19.3 | 0.13 | 47 |
| 200 | 230 | 510 | 340 | 295 | 268 | 22 | 3 | 8 | 22 | 24.3 | 0.15 | 76 |
| 250 | 250 | 610 | 395 | 350 | 320 | 22 | 3 | 12 | 22 | 27.3 | 0.16 | 110 |
| 300 | 270 | 732 | 455 | 400 | 370 | 24.5 | 4 | 12 | 22 | 27.3 | 0.16 | 149 |
