Použitie šupátka:
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť voda, olej, vzduch a plyny, zemný plyn, svietiplyn, propán-bután, generátorový plyn, oxid uhličitý, dusík, argón, hélium, acetylén, vodík, pohonné hmoty a pod.
Pre tlaky do PN 16 a teploty do 400°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.
Materiál šupátka
- teleso, klin, veko sú zo uhlíkovej oceľoliatiny,
- vreteno je z nerezovej ocele 17 022.6,
- tesniace plochy sú navárané nerezovou oceľou, 17 537.

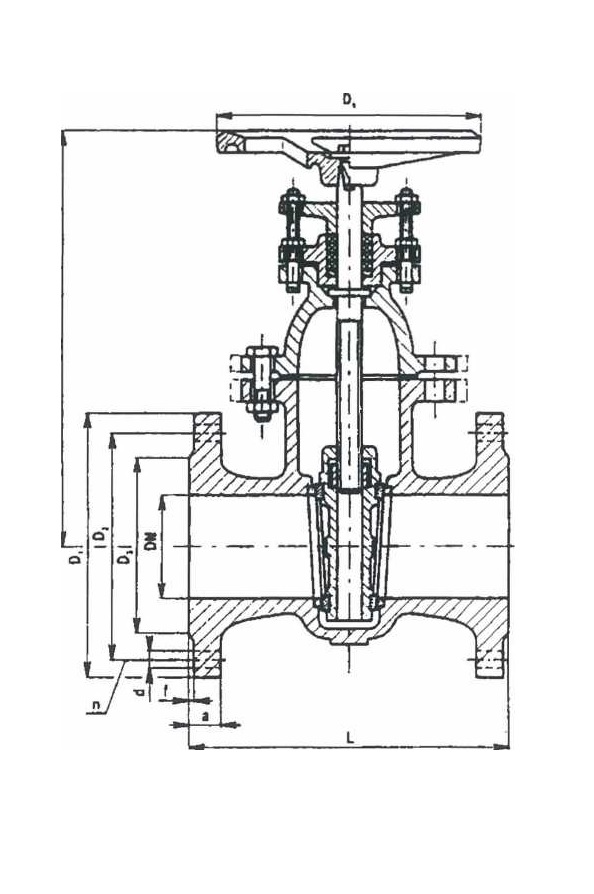

Rozmery šupátka
| Dn | L | V | Dk | Dl | D2 | D3 | f | a | d | n | S | DNO | L0 | VO | ZO | DkO | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 170 | 260 | 160 | 150 | 110 | 88 | 3 | 18 | 18 | 4 | 12 | — | — | — | — | — | 14.5 |
| 50 | 180 | 280 | 160 | 165 | 125 | 102 | 3 | 18 | 18 | 4 | 12 | — | — | — | — | — | 17 |
| 65 | 200 | 330 | 200 | 185 | 145 | 122 | 3 | 18 | 18 | 4 | 15 | — | — | — | — | — | 24 |
| 80 | 210 | 345 | 200 | 200 | 160 | 138 | 3 | 20 | 18 | 4 | 15 | — | — | — | — | — | 28 |
| 100 | 230 | 420 | 250 | 220 | 180 | 158 | 3 | 20 | 18 | 8 | 18 | — | — | — | — | — | 42 |
| 125 | 255 | 470 | 250 | 250 | 210 | 188 | 3 | 22 | 18 | 8 | 18 | — | — | — | — | — | 53 |
| 150 | 280 | 530 | 320 | 285 | 240 | 212 | 3 | 22 | 22 | 8 | 21 | — | — | — | — | — | 75 |
| 200 | 330 | 615 | 400 | 340 | 295 | 268 | 3 | 24 | 22 | 12 | 24 | 25 | 245 | 235 | 12 | 160 | 134 |
| 250 | 450 | 735 | 450 | 405 | 355 | 320 | 3 | 26 | 26 | 12 | 27 | 25 | 385 | 235 | 12 | 160 | 210 |
