Použitie šupátka
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- pre neagresívne kvapaliny – voda, para, vzduch a iné média.
Šúpatko sa používa pre tlaky do PN 16 a teploty do 200°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.
Materiál šupátka
- teleso, klin a veko sú zo sivej liatiny,
- vreteno je z nerezu alebo z materiálu, ktorý odoláva koróznym účinkom média.
Technický popis šupátka
- posúvač je vybavený pevným klinom a závitom vo vnútri vretena,
- tesniace podložky sú vlisované do telesa klinu,
- šupátka DN 200 a 250 sú vybavené odtokmi.

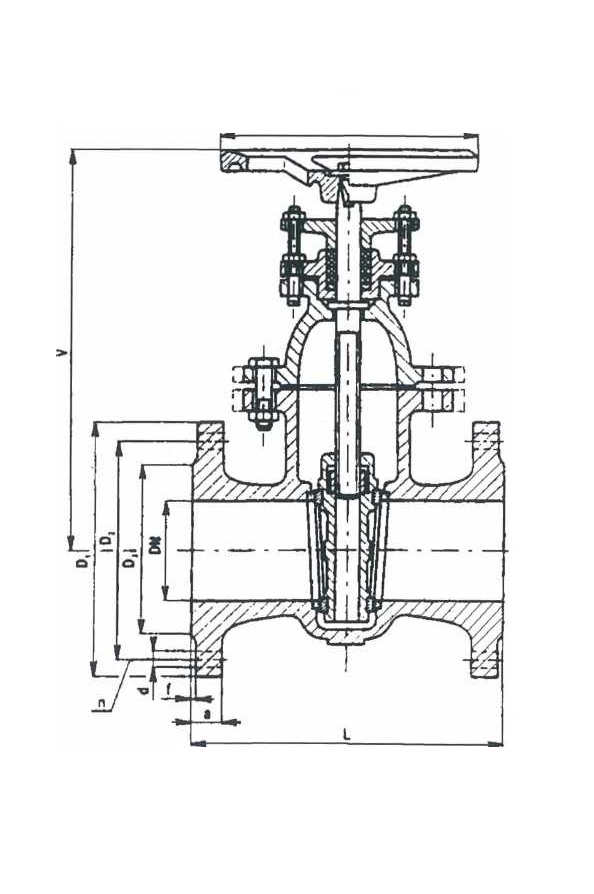

Rozmery šupátka
| Dn | L | V | B | Dl | D2 | D3 | n | d | a | f | Dk | L0 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 240 | 267 | 196 | 150 | 110 | 88 | 4 | 18 | 18 | 3 | 200 | - | 24 |
| 50 | 250 | 325 | 205 | 165 | 125 | 102 | 4 | 18 | 18 | 3 | 240 | - | 32 |
| 65 | 270 | 330 | 205 | 185 | 145 | 122 | 4 | 18 | 18 | 3 | 280 | - | 43 |
| 80 | 280 | 370 | 260 | 200 | 160 | 138 | 8 | 18 | 20 | 3 | 280 | - | 50 |
| 100 | 300 | 416 | 285 | 220 | 180 | 158 | 8 | 18 | 20 | 3 | 280 | - | 65 |
| 125 | 325 | 470 | 315 | 250 | 210 | 188 | 8 | 18 | 22 | 3 | 320 | - | 90 |
| 150 | 350 | 520 | 355 | 285 | 240 | 212 | 8 | 22 | 22 | 3 | 320 | - | 115 |
| 200 | 400 | 645 | 420 | 340 | 295 | 268 | 12 | 22 | 24 | 3 | 400 | 280 | 171 |
| 250 | 450 | 740 | 480 | 405 | 355 | 320 | 12 | 26 | 26 | 3 | 400 | 310 | 235 |
