Použitie ventilu
- pre tlaky do PN 6 a teploty od – 20 do 70 °C,
- vhodný pre agresívne prostredie,
- použitie je obmedzené koncentráciou, teplotou a
tlakom kvapaliny a druhom použitej gumy.
Pripojenie ventilu
- stavebné dĺžky zodpovedajú STN 13 3042,
- pripojovacie rozmery prírub sú podľa STN 13 1060,
- príruby majú hrubú čelnú plochu pogumovanú.
Materiál ventilu
- teleso, veko, kužeľka a ručné koleso sú zo sivej liatiny,
- vreteno je z konštrukčnej ocele,
- plochy telesa, v styku s kvapalinou sú obložené tvrdou gumou.
Technický popis ventilu
- uzatváracím orgánom je gumová membrána,
- guma je pripevnená v membráne zaliatym závitom,
- na kužeľke a vo veku ventila sú vytvorené rebrá,
- rebrá chránia membránu proti pretrhnutiu tlakom kvapaliny.

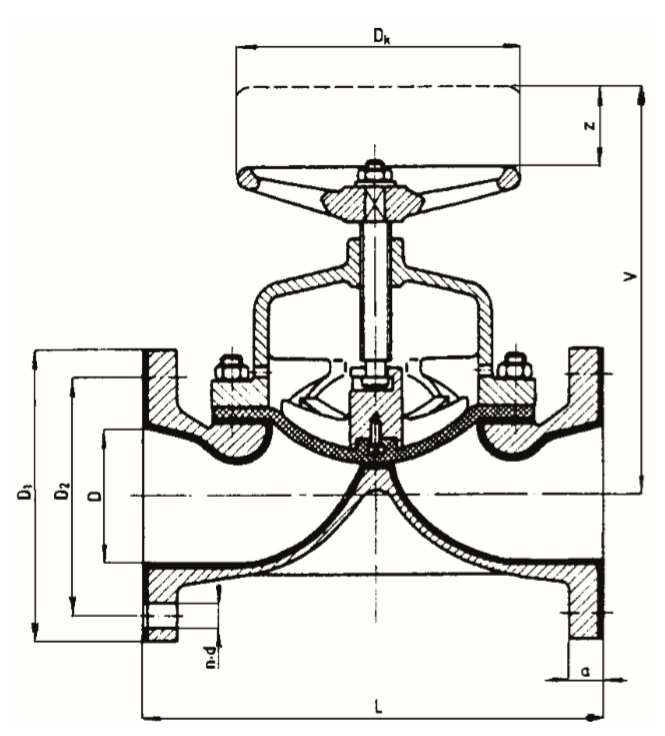

Ventil pogumovaný, membránový, uzatvárací – rozmery
| DN | D | L | V | z | Dl | D2 | Dk | d | a | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 25 | 160 | 138 | 17 | 115 | 85 | 100 | 14 | 19 | 4 | 5 |
| 40 | 40 | 200 | 170 | 17 | 145 | 110 | 125 | 18 | 21 | 4 | 9 |
| 50 | 50 | 230 | 194 | 24 | 160 | 125 | 125 | 18 | 23 | 4 | 13 |
| 65 | 70 | 290 | 235 | 39 | 180 | 145 | 160 | 18 | 23 | 4 | 21 |
| 80 | 80 | 310 | 256 | 42 | 195 | 160 | 160 | 18 | 26.5 | 4 | 25 |
| 100 | 100 | 350 | 314 | 59 | 215 | 180 | 200 | 18 | 26.5 | 8 | 39 |
| 125 | 125 | 400 | 330 | 65 | 245 | 210 | 200 | 18 | 28.5 | 8 | 51 |
| 150 | 150 | 480 | 400 | 85 | 280 | 240 | 250 | 23 | 28.5 | 8 | 74 |
| 200 | 200 | 600 | 460 | 100 | 335 | 295 | 250 | 23 | 32 | 8 | 150 |
