Ventil poistný čapový

pružinový, nízkozdvižný, rohový, PN 16 – P10 237-616

Použitie poistného ventilu:

  • na zaisteniu tlakových nádob a tlakových zariadení proti prekročeniu stanoveného tlaku,
  • prevádzkovým médiom môže byť voda, vodná para, vzduch, neagresívne kvapaliny a plyny,
  • použitie do PN 16 a pre teploty do 200°C podľa STN 13 0010,
  • rozsah nastaviteěných otváracích pretlakov je od 0,1 MPa do 1,6 MPa.

Pripojenie poistného ventilu:

  • nátrubkové,
  • rozmery uvádzame v tabuľke, nižšie.

Materiál poistné ventilu

  • teleso a kryty sú zo sivej liatiny,
  • kužeľka a sedlo z nerezovej ocele,
  • pružina je z konštrukčnej ušľachtilej ocele.

Technický popis ventilu

Kužeľka je do sedla pritláčaná ihlou a silou pružiny, ktorú je možné meniť regulačným závitom. Na hornej časti je ventil vybavený ručným nadvihovacím zariadením, ktorým sa je možné v priebehu prevádzky presvedčiť o správnej funkcii ventila.

Ventil poistný čapový

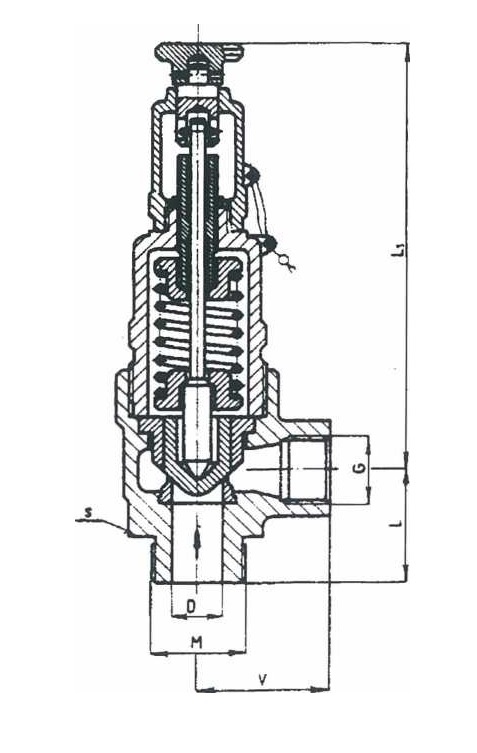

Poistný ventil – rozmery

DNVLL1dGskg
151554243M 27 x 1,51/2"411.4
251855060M 42 x 21"602.8

Poistný ventil – priepustnosť a otvárací tlak pre VODU (20°C)

Otvárací pretlak, MPa
DN0.10.20.30.40.50.60.70.80.911.11.21.31.41.51.6
Priepustnosť, kg / hod
158.912.615.417.819.921.823.625.226.728.229.530.932.133.334.535.6
25173.4245.3300.4346.9387.8424.8458.9490.6520.3548.5575.3600.8625.4649671.8693.8

Poistný ventil – priepustnosť a otvárací tlak pre VZDUCH (20°C)

Otvárací pretlak, MPa
DN0.10.20.30.40.50.60.70.80.91U1.21.31.41.51.6
Priepustnosť, kg/hod
150.590.891.191.491.792.092.392.692.993.293.593.894.194.494.795.09
2524.737.249.862.374.887.399.8112.3124.8137.3149.8162.3174.8187.4199.9212.4
