Ventil poistný, plnozdvižný, plynotesný

Použitie poistného ventilu:

• na zaistenie tlakových nádob a zariadený proti prekročeniu stanoveného tlaku,
• prevádzkovým médiom môže byť vzduch a neagresívne plyny,
• použitie do PN 40 a pre teploty do 300°C podľa STN 13 0010,
• ventil má obmedzené otváracích pretlakov pri väčších svetlostiach a tlakoch,
• ventil má nadvihovaciu páku pre skúšanie jeho činnosti za prevádzky.

Pripojenie poistného ventilu:

• prírubové,
• rozmery sú podľa STN 13 1060
• úprava tesniacich plôch podľa STN 13 1061.

Materiál poistné ventilu

• teleso a kryt prižiny sú z oceľoliatiny 42 2643.1,
• kužeľka, vedenie kuželky sú z nerezovej ocele,
• tlačná skrutka a tesniaca plocha sú z nerezu.

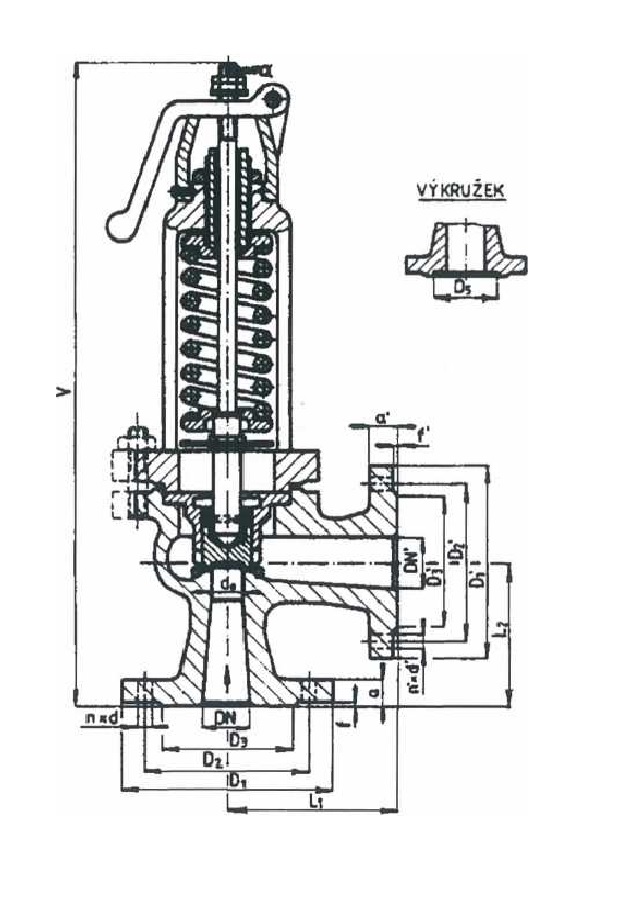

Technický popis ventilu

Zaručený výtokový súčiniteľ pre kvapaliny α_w = 0,5, pre plyny α_w = 0,714.
