Ventil poistný pružinový, proporcionálny plynotesný

Použitie poistného ventilu:

• na zaisteniu tlakových nádob a tlakových zariadení proti prekročeniu stanoveného tlaku,
• prevádzkovým médiom môže byť vzduch, voda, vodná para, neagresívne kvapaliny a plyny,
• použitie do PN 16 a pre teploty do 200°C podľa STN 13 0010,
• ventil má nadvihovaciu páku pre skúšanie jeho činnosti za prevádzky.

Pripojenie poistného ventilu:

• prírubové,
• rozmery prírub sú na vstupe pre PN 16 a na výstupe pre PN 10,
• rozmery sú podľa STN 13 1160 s hrubou tesniacou lištou.

Materiál poistné ventilu

• teleso a kryt prižiny sú zo sivej liatiny,
• kužeľka, vedenie kuželky a sedlo je z nerezovej ocele,
• tlačný štít je z legovanej uhlíkovej ocele,
• tlačná skrutka je z nerezu,
• pružina je zo kremík – chrómovej ocele.

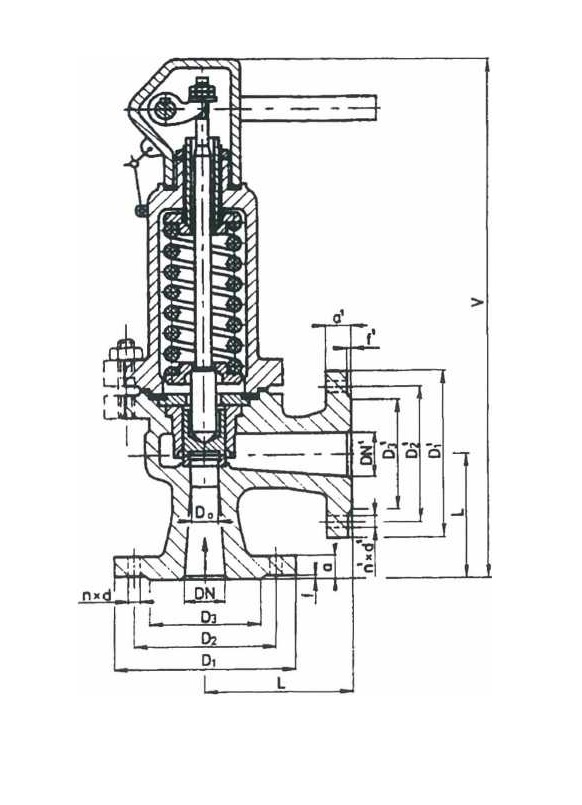

Technický popis ventilu

Kužeľka je pritláčaná do sedla tlačným štítom. Silu udáva pružina, ktorej predpätie sa môže meniť regulačnou skrutkou, čím sa nastavuje v obmedzenom rozsahu otvárací tlak.

Pákou sa kontroluje funkcia poistného ventila len pri plnom prevádzkovom tlaku, alebo pri jeho max. 15%-nom znížení.

Funkcia ventila je proporcionálna vzhľadom k výške tlaku v nádobe, najmenej však v 20%-nom rozsahu jeho zdvihu. Zaručený výtokový súčiniteľ pre kvapaliny α_w = 0,8 a pre plyny α_w = 0,25.
