Ventil poistný prírubový, pružinový,

Použitie poistného ventilu:

• na zaisteniu tlakových nádob a tlakových zariadení proti prekročeniu stanoveného tlaku,
• prevádzkovým médiom môže byť voda, vodná para, vzduch, neagresívne kvapaliny a plyny,
• použitie do PN 16 a pre teploty do 200°C podľa STN 13 0010,
• rozsah nastaviteľných otváracích pretlakov je od 0,3 MPa do 1,6 MPa.
• na parných kotloch je maximálny dovolený otvárací pretlak 1 MPa.

Pripojenie poistného ventilu:

• prírubové,
• rozmery prírub sú na vstupe pre PN 16 a na výstupe pre PN 10,
• rozmery sú podľa STN 13 1060 s hrubou tesniacou lištou.

Materiál poistné ventilu

• teleso a kryty sú zo sivej liatiny,
• kužeľka a sedlo z nerezovej ocele,
• pružina je z konštrukčnej ušľachtilej ocele.

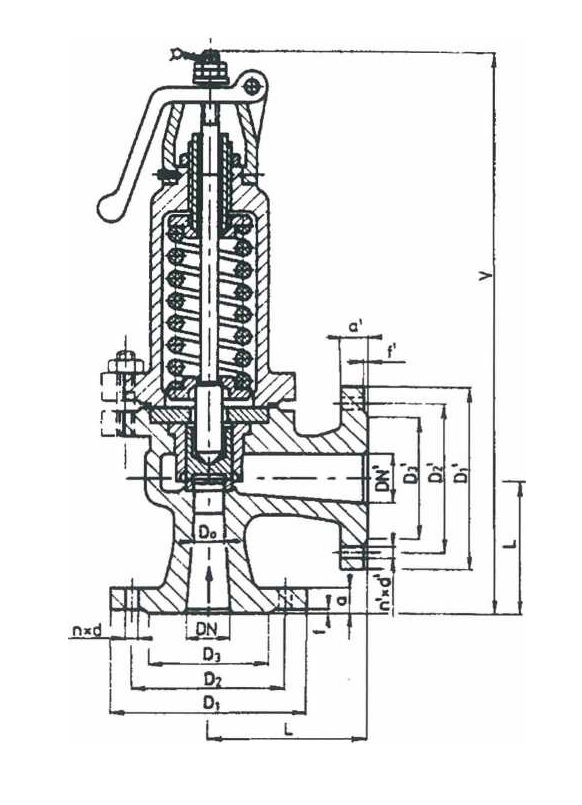

Technický popis ventilu

Kužeľka je pritláčaná do sedla tlačným štítom. Silu udáva pružina, ktorej predpätie sa môže meniť regulačnou skrutkou, čím sa nastavuje v obmedzenom rozsahu otvárací tlak.

Pákou sa kontroluje funkcia poistného ventila len pri plnom prevádzkovom tlaku, alebo pri jeho max. 15%-nom znížení.

Funkcia ventila je proporcionálna vzhľadom k výške tlaku v nádobe, najmenej však v 20%-nom rozsahu jeho zdvihu. Zaručený výtokový súčiniteľ pre kvapaliny a plyny α_w = 0,25.
