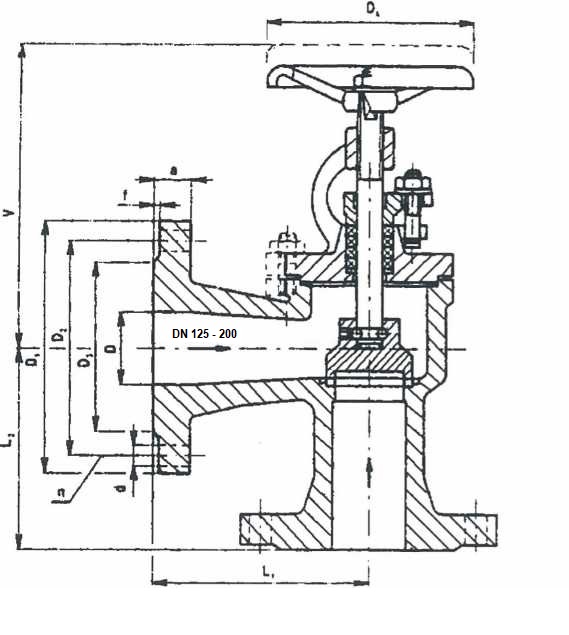

Ventil uzatvárací, rohový, z uhlíkovej oceľoliatiny

Použitie ventilu

• pre tlaky do PN 40 a teploty do 400 °C,
• uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
• médiom môžu byť neagresívne kvapaliny, voda, vodná para, vzduch a plyny,
• médiom môže byť aj ropné produkty.

4,00 MPa pri teplotách do 200°C

3,09 MPa pri teplotách do 300°C

2,35 MPa pri teplotách do 400°C

Pripojenie ventilu

• prírubové pripojenie,
• príruby do DN 25 sú s hrubou tesniacou lištou,
• príruby nad DN 25 sú s hrubou čelnou plochou,
• ventil sa môže namontovať v ľubovoľnej polohe,
• prúdenia média musí byť v smere šípky na telese.

Materiál ventilu

• teleso ventilu je z uhlíkovej oceľoliatiny,
• veko je z uhlíkovej ocele a nad DN 40 z oceľoliatiny,
• DN 15 a 25 – kuželka je z nerezovej ocele,
• od DN 25 – 100 – kuželka je z uhlíkovej ocele,
• tesniaca plocha je nerezová.
