Použitie spätného ventilu
- ventil sa používa ako samočinný spätný uzáver,
- nie je možné zaručiť tesnosť spätného ventilu,
- v prípade požiadavky na tesnosť je nutné zaradiť do potrubia ventil uzatvárací,
- prevádzkovým médiom môžu byť neagresívne kvapaliny, pary, oleje a plyny.
Pre tlaky do PN 100 a teploty do 550°C podľa STN 13 0010
|
|
Pripojenie spätného ventilu
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch podľa STN 13 1060 a 13 1061.
Materiál spätného ventilu
- pre teploty do 400°C, teleso, kuželka a veko sú z uhlíkovej oceľoliatiny,
- tesniace plochy z nerezovej ocele.

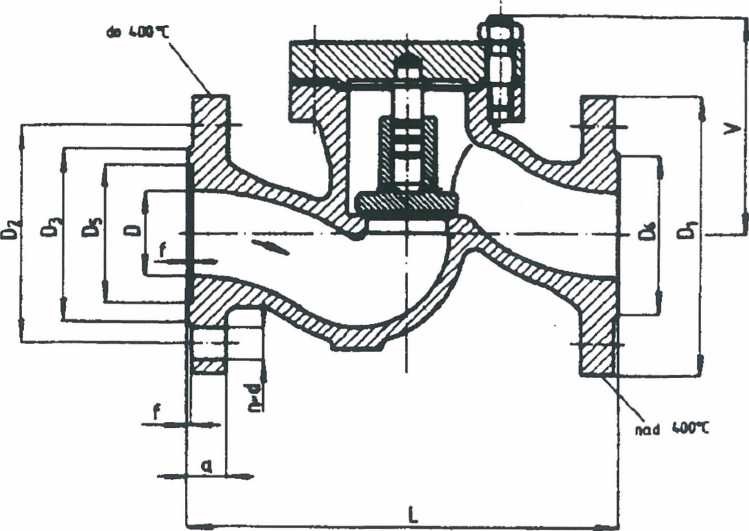

Spätný ventil – rozmery
| DN | D | L | V | Dl | D2 | D3 | D5 | D6 | f | a | d | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 49 | 300 | 145 | 195 | 145 | 115 | 88 | 100 | 3 | 28 | 27 | 4 | 21 |
| 65 | 66 | 340 | 170 | 220 | 170 | 140 | 110 | 120 | 3 | 30 | 27 | 8 | 27 |
| 80 | 78 | 380 | 200 | 230 | 180 | 150 | 121 | 135 | 3 | 32 | 27 | 8 | 36 |
| 100 | 95 | 430 | 215 | 265 | 210 | 175 | 150 | 160 | 3 | 36 | 30 | 8 | 49 |
| -125 | 117 | 500 | 237 | 310 | 250 | 210 | 176 | 190 | 3 | 40 | 33 | 8 | 81 |
| 150 | 139 | 550 | 265 | 350 | 290 | 250 | 204 | 220 | 3 | 44 | 33 | 12 | 115 |
