Použitie ventilu:
- na samočinné zastaveniu spätného prúdenia média,
- ventil umožňuje trvalé uzatvorenie,
- médiom môže byť voda, vodná para, vzduch, neagresívne kvapaliny a plyny.
Pre tlaky do PN 40 a teploty do 400°C podľa STN 13 0010
|
|
Pripojenie spätného ventilu:
- pripojenie prírubové, dĺžky zodpovedajú STN 13 3042,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.
Materiál spätného ventilu
- teleso a strmeň sú z oceľoliatiny,
- upchávkové veko z temperovanej liatiny,
- ručné koleso zo šedej liatiny,
- kužeľka je z uhlíkovej ocele (pri malých DN je nerezová),
- sedlá a tesniace plochy sú navárané – nerezové,
- vreteno je z materiálu 17 027.6,
- tesnenie v upchávkovom priestore je dané pretekajúcim médiom.
Technický popis ventilu
Ventil zlučuje funkciu uzatváracieho a spätného ventilu. Pri vytočení vretena hore pôsobí ako spätný ventil, ktorý sa samočinne zatvára pri spätnom prúdení pracovného média. V prípade potreby sa ventil uzatvorí otáčaním ručného kolesa.
Kužeľka je vedená na dolnej časti vretena. Vreteno má lichoběžníkový závit nad upchávkovým priestorom (vo ventile). Strmeň je spojený s telesom závrtnými skrutkami a utesnený plochým tesnením. Vreteno je tesnené upchávkovým tesnením, ktoré sa doťahuje pomocou sklopných rozvidlených skrutiek a matíc.

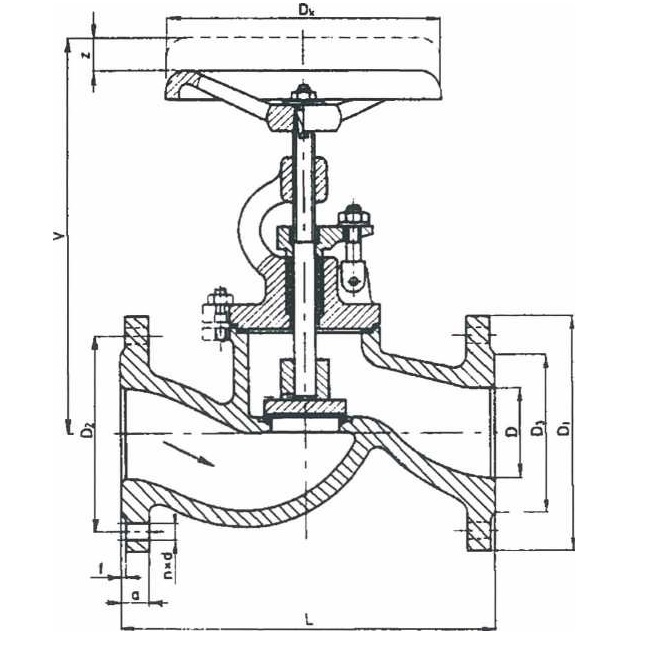

Spätný ventil – rozmery
| DN | D | L | V | Dl | D2 | D3 | Dk | f | a | d | n | z | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 130 | 165 | 95 | 65 | 47 | 125 | 2 | 16 | 14 | 4 | 8 | 4.2 |
| 25 | 25 | 160 | 190 | 115 | 85 | 68 | 125 | 2 | 18 | 14 | 4 | 10 | 5.6 |
| 40 | 40 | 200 | 270 | 150 | 110 | 88 | 200 | 3 | 18 | 18 | 4 | 14 | 13.5 |
| 50 | 50 | 230 | 270 | 165 | 125 | 102 | 200 | 3 | 20 | 18 | 4 | 14 | 16.5 |
| 65 | 70 | 290 | 330 | 185 | 145 | 122 | 250 | 3 | 22 | 18 | 8 | 16 | 26 |
| 80 | 80 | 310 | 340 | 200 | 160 | 133 | 250 | 3 | 24 | 18 | 8 | 20 | 33 |
| 100 | 100 | 350 | 400 | 235 | 190 | 158 | 315 | 3 | 24 | 22 | 8 | 25 | 55 |
