Použitie spätného ventilu:
- na zastavenie tlakových nárazom pracovnej látky,
- na zastavenie spätného prúdenia
- slúži ako uzatvárací orgán pre vodu, paru, vzduch, neagresívne kvapaliny a plyny,
Pre tlaky do PN 16 a teploty do 300°C podľa STN 13 0010
|
|
Pripojenie ventilu
- prírubové pripojenie,
- dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1160 a STN 13 1061.
Materiál ventilu
- teleso, strmeň a upchávkové veko sú zo sivej liatiny,
- sedlo v telese je nalisované z nerezu,
- kužeľka u malých DN je z nerezu,
- kužeľka u väčších DN je zo sivej liatiny zo zaliatou vložkou z nerezu,
- kužeľka u DN 125 a vyššie je z uhlíkovej ocele s návarom z nerezu,
-
vreteno je z nerezovej ocele.
Technický popis ventilu
- pri funkcii spätného ventila musí byť ručné koleso v hornej polohe,
- kužeľka je na vretene voľne posuvná,
- smer prúdenia je vždy pod kužeľkou.

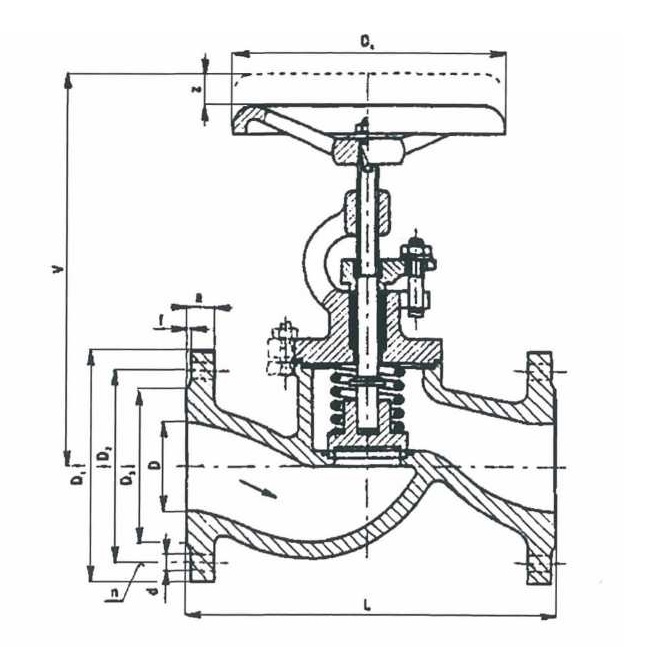

Spätný ventil – rozmery
| DN | D | L | V | D1 | D2 | D3 | Dk | f | a | d | n | z | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 130 | 195 | 95 | 65 | 45 | 125 | 2 | 14 | 14 | 4 | 6 | 3.7 |
| 25 | 25 | 160 | 195 | 115 | 85 | 68 | 125 | 2 | 16 | 14 | 4 | 6 | 4.9 |
| 40 | 40 | 200 | 240 | 145 | 110 | 88 | 160 | 3 | 18 | 18 | 4 | 9 | 9.7 |
| 50 | 50 | 230 | 245 | 160 | 125 | 102 | 160 | 3 | 20 | 18 | 4 | 10 | 11.7 |
| 65 | 70 | 290 | 305 | 180 | 145 | 122 | 200 | 3 | 20 | 18 | 4 | 15 | 18.7 |
| 80 | 80 | 310 | 310 | 195 | 160 | 138 | 200 | 3 | 22 | 18 | 8 | 18 | 23.3 |
| 100 | 100 | 350 | 375 | 315 | 180 | 158 | 250 | 3 | 24 | 18 | 8 | 26 | 37.5 |
| 125 | 125 | 400 | 425 | 245 | 210 | 188 | 250 | 3 | 26 | 18 | 8 | 28 | 53 |
| 150 | 150 | 480 | 460 | 280 | 240 | 212 | 315 | 3 | 26 | 23 | 8 | 30 | 72 |
