Ventily

Uzatvárací ventil nátrubkový uzatvárací

V 10 131 – 616

Ventil, nátrubkový – použitie

  • pre tlaky do PN 16 a teploty 120 °C,
  • ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
  • pre neagresívne kvapaliny – voda, vodná para a vzduch,
  • doporučujeme montáž so zvislým vretenom a ručným kolesom navrchu,
  • smer prúdenia nastavte podľa šípky na telese ventila,
  • potrubie s ventilom nevystavujte prídavnému namáhaniu.

Ventil na vodu – pripojenie

  • pripojovácie rozmery sú uvedené v tabuľke

Materiál ventilu

  • teleso a hlavica sú zo sivej liatiny,
  • kužeľka, vreteno a sedlo sú z antirkoróznej ocele.

Technický popis ventilu

  • kužeľka je na vreteno upevnená pomocou guličiek.
  • smer prúdenia pracovnej látky je pod kužeľkou.
Požiadajte o cenovú ponuku

Uzatvárací ventil nátrubkový

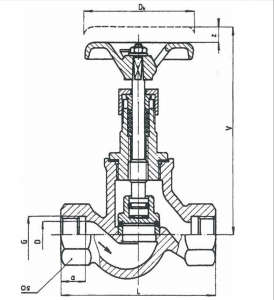

Ventil, uzatvárací – rozmery

DNDLVDkGa6HRkg
15151001501251/2"14302.3
25251351501251"18463
40401851801251 1/2"20604.5
50502201851252"22756.8
